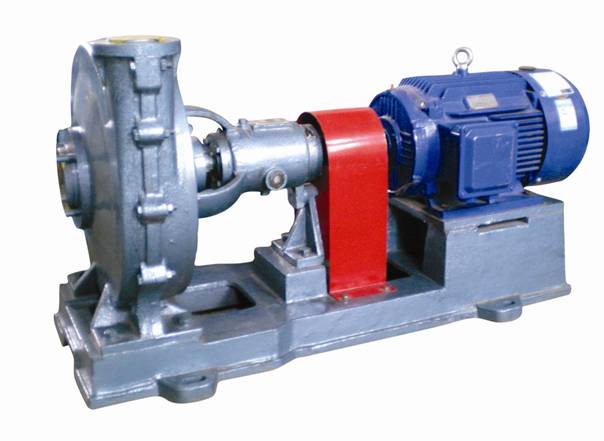

HTB-ZK-M慢转速工程塑料泵

一、产品简介
HTB-ZK-M系列慢转速工程塑料泵，属单级单吸悬架式离心泵，是在吸收我公司HTB系列卧式泵技术的基础上，结合国内外离心泵结构的优点精心设计而成，并使用了夹套式结构。
该泵与HTB系列卧式泵相比，它有诸多优点：该泵由于采用低转速，使泵的叶轮和泵体更耐磨、更耐用，使用寿命更长，泵的运行更平稳、噪音更低；并且，由于泵体采用夹套式结构，泵体磨损后，只需更换塑泵体，从而节省了维修费用；该泵同时采用了我公司新研发的Y4型集装式硬对硬机械密封，这种密封不仅密封更可靠、寿命更长，而且，由于它采用了集装密闭式冷却结构，所以，运行时不会象普通机封那样产生酸雾，保护了环境不受腐蚀。
该泵的过流部件采用改性超高分子聚乙烯模压制造，该材质是目前国际上新一代的泵用耐腐耐磨工程材料，其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性（尤其是耐低温冲击）、抗蠕变性（耐环境应力开裂）和非常的耐腐蚀性。
因此，该泵尤其适用在有颗粒腐蚀性介质的工作岗位上。
二、使用范围
该泵主要应用于各类化工、有色冶炼（金、银、铜、铝、锌、钴、镍等行业）、黑色金属（钢铁酸洗、锰业）、化纤、钛白、稀土、稀有金属、农药、磷复肥、柠檬酸、无机盐、造纸、脱硫环保、污水处理等行业。

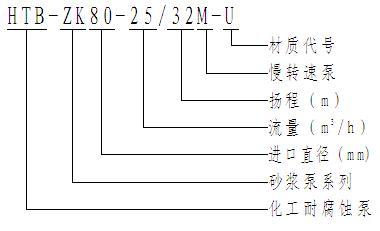

三、型号说明

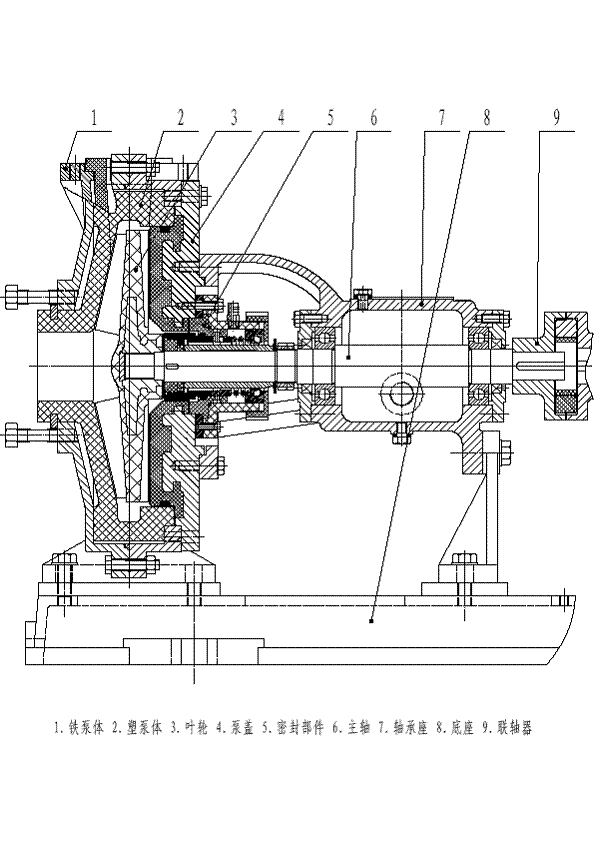

四、结构型式

五、详细参数

参数 \ 型号	叶轮规格	额定转速1450转/分				汽蚀余量（m）	重量（kg）
		流量Q （m³/h）	扬程H （m）	电机功率N 介质比重（Kw）	效率η %
HTB-ZK40-5/5M-U	标准	4	5.5	1.1	30	2.4	60
		5	5
		6	4
HTB-ZK50-10/7.5M-U	标准	5	8	1.5	38	2.5	110
		10	7.5
		12.5	7
HTB-ZK50-12.5/20M-U	标准	9.5	21.3	3	28	2.8	120
		12.5	20		33
		16	19		34.5
HTB-ZK65-20/30M-U	标准	12.5	32	7.5	20	3	250
		20	30		25
HTB-ZK80-25/32M-U	标准	25	32	11	34	3	300
		30	30		38
		35	30		40
		40	30		42
HTB-ZK80-45/32M-U	标准	40	35	15	40	3	330
		45	32		42
		50	30		45
HTB-ZK65-13/45M-U	标准	20	40	15	20	3	457
		13	45		18
HTB-ZK65-15/55M-U	标准	15	55	18.5	18	3	470
		20	50		24
HTB-ZK65-30/55M-U	标准	30	55	22	29	3	490
HTB-ZK80-50/50M-U	标准	50	50	22	37	3	490
HTB-ZK125-100/50M-U	标准	100	50	37	50	5.5

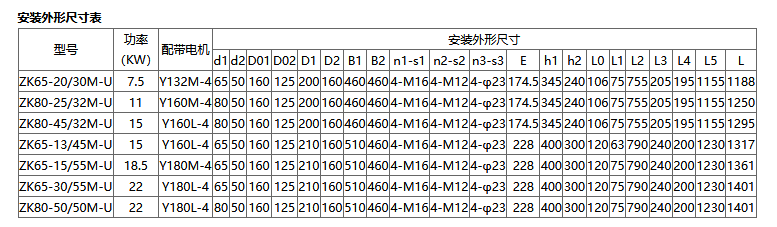

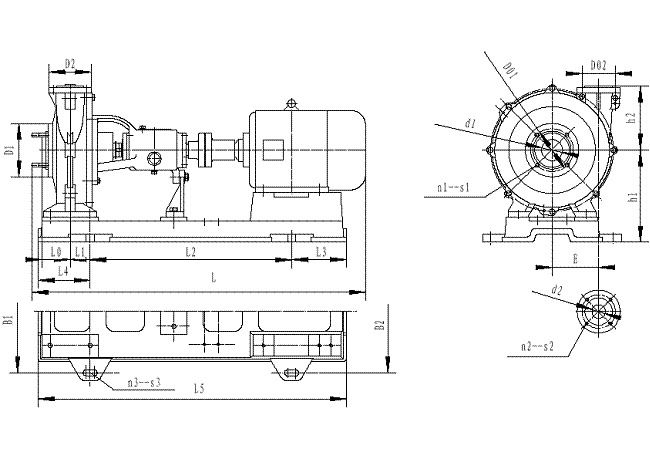

六、泵外形及安装尺寸
