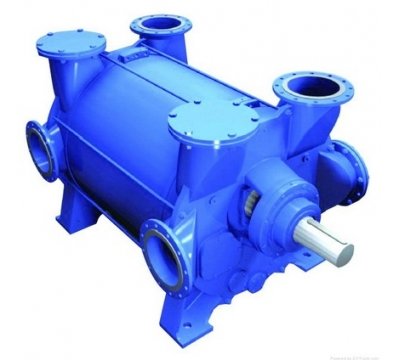

液环真空泵

直接联系

江阴华西节能技术有限公司.

产品规格型号

参考报价：

面议

关注度：

2529

产品介绍

概述

2BE水环式真空泵及压缩机通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结构材料，亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。

　　由于在工作过程中，该泵对气体的压缩是等温状态下进行，因此可抽吸易燃.易爆气体，通过改变结构材料，亦可抽吸腐蚀性气体货以腐蚀性液体作工作液。

　　2BE水环式真空泵采用单级单作用的结构形式，具有结构简单，维修方便，运行可靠，高效节能的优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低等显著优点，是SK、2SK、SZ系列水环式真空泵理想替代产品。

2BE型水环式真空泵及压缩机结构主要特点

　　2BE型水环式真空泵的轴承全部采用NSK或NTN原装进口轴承，保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。

　　2BE型水环式真空泵的叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接，充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性，且大大　　

　　提高了2BE1真空泵的使用寿命。

　　泵体全部采用钢板或不锈钢板制作，提高了2BE1真空泵的使用寿命。

　　2BE1真空泵的轴套作为*易损坏的零件，本公司全部采用不锈钢制作，比普通材质寿命提高了5倍。

　　皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。

　　联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。

　　独特的上置式气水分离器节约空间，并有效降低了噪声。

　　铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE1真空泵散热效果**。

　　机械密封（选配件）全部采用进口件，充分保证2BE1系列真空泵在长时间运行过程中无泄漏。

2BE水环式真空泵技术参数

型号	转速（传动方式） r/min	轴功率 kW	电机功率 kW	配用电机 380V	极限真空度 mbar	**抽气速率		泵重 (整机） kg
型号	转速（传动方式） r/min	轴功率 kW	电机功率 kW	配用电机 380V	极限真空度 mbar	m3/h	m3/min	泵重 (整机） kg
2BE1 102-0	1450（直联） 1300（皮带） 1625（皮带） 1750（皮带）	5.8 5.0 6.8 8.0	7.5 7.5 7.5 11	Y132M-4 Y132M-4 Y132M-4 Y160M-4	33mbar (-0.098MPa)	235 210 270 290	3.9 3.5 4.5 4.8	311 295 311 346
2BE1 103-0	1450（直联） 1300（皮带） 1625（皮带） 1750（皮带）	8.2 7.0 9.9 11.1	11 11 15 15	Y160M-4 Y160M-4 Y160L-4 Y160L-4	33mbar (-0.098MPa)	340 300 385 412	5.7 5.0 6.4 6.9	363 347 388 388
2BE1 151-0	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	10.8 7.2 9.2 13.2 14.8	15 11 11 15 18.5	Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4	33mbar (-0.098MPa)	405 300 360 445 470	6.8 5.0 6.0 7.4 7.8	469 428 444 469 503
2BE1 152-0	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	12.5 8.3 10.5 15.0 17.2	15 11 15 18.5 22	Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4	33mbar (-0.098MPa)	465 340 415 510 535	7.8 5.7 6.9 8.5 8.9	481 437 481 515 533
2BE1 153-0	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	16.3 10.6 13.6 19.6 22.3	18.5 15 18.5 22 30	Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4	33mbar (-0.098MPa)	600 445 540 660 700	10.0 7.4 9.0 11.0 11.7	533 480 533 551 601
2BE1 202-0	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	17 14 16 22 25 30	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	33mbar (-0.098MPa)	760 590 670 850 890 950	12.7 9.8 11.2 14.2 14.8 15.8	875 850 850 940 945 995
2BE1 203-0	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	27 20 23 33 37 45	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	33mbar (-0.098MPa)	1120 880 1000 1270 1320 1400	18.7 14.7 16.7 21.2 22.0 23.3	1065 995 995 1080 1085 1170
2BE1 252-0	740（直联） 558（皮带） 660（皮带） 832（皮带） 885（皮带） 938（皮带）	38 26 31.8 49 54 60	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	33mbar (-0.098MPa)	1700 1200 1500 1850 2000 2100	28.3 20.0 25.0 30.8 33.3 35.0	1693 1460 1515 1645 1805 1805
2BE1 253-0	740（直联） 560（皮带） 660（皮带） 740（皮带） 792（皮带） 833（皮带） 885（皮带） 938（皮带）	54 37 45 54 60 68 77 86	75 45 55 75 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	33mbar (-0.098MPa)	2450 1750 2140 2450 2560 2700 2870 3020	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	2215 1695 1785 1945 1945 2055 2060 2295
2BE1 303-0	740（直联） 590（直联） 466（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	98 65 48 54 64 78 99	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	33mbar (-0.098MPa)	4000 3200 2500 2800 3100 3580 4000	66.7 53.3 41.7 46.7 51.7 59.7 66.7	3200 3200 2645 2805 2810 2925 3290
2BE1 305-1 2BE1 306-1	740（直联） 590（直联） 490（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	102 70 55 59 68 84 103	132 90 75 75 90 110 132	Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4	160mbar (-0.085MPa)	4650 3750 3150 3320 3700 4130 4650	77.5 62.5 52.5 55.3 61.2 68.8 77.5	3800 3800 2950 3000 3100 3300 3450
2BE1 353-0	590（直联） 390（皮带） 415（皮带） 464（皮带） 520（皮带） 585（皮带） 620（皮带） 660（皮带）	121 65 70 81 97 121 133 152	160 75 90 110 132 160 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4	33mbar (-0.098MPa)	5300 3580 3700 4100 4620 5200 5500 5850	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5	4750 3560 3665 3905 4040 4100 4100 4240
2BE1 355-1 2BE1 356-1	590（直联） 390（皮带） 435（皮带） 464（皮带） 520（皮带） 555（皮带） 585（皮带） 620（皮带）	130 75 86 90 102 115 130 145	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	160mbar (-0.085MPa)	6200 4180 4600 4850 5450 5800 6100 6350	103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8	5000 3920 4150 4160 4290 4300 4350 4450
2BE1 403-0	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	97 110 131 160 203 234	132 132 160 200 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4	33mbar (-0.098MPa)	5160 5700 6470 7380 8100 8600	86.0 95.0 107.8 123.0 135.0 143.3	5860 5870 5950 6190 6630 6800
2BE1 405-1 2BE1 406-1	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	100 118 140 170 206 235	132 160 185 200 250 280	Y315M-4 Y315L1-4 Y315L2-4 Y315L2-4 Y355M2-4 Y355L1-4	160mbar (-0.085MPa)	6000 6700 7500 8350 9450 10100	100.0 111.7 125.0 139.2 157.5 168.3	5980 6070 6200 6310 6750 6920

注：

1、以上所选电机功率可在大多工况下工作。如排气口压力较高（0.02~0.05MPa），则应相应加大电机功率；如2BE1真空泵正常工作时轴功率较小，也可选用接近轴功率的电机功率，如此更为节能。

2、水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。

3、以上所选电机功率可在大多工况下工作。如排气口压力较高（0.02~0.05MPa），则应相应加大电机功率；如2BE1真空泵正工作时轴功率较小，也可选用接近轴功率的电机功率，如此更为节能。
