一、概况
JZJS型罗茨液环真空机组，是以ZJ型罗茨真空泵为主泵、以2BV或2BE型液环真空泵为前级泵的成套真空机组。可通过电接点真空表(真空继电器)和电气控制系统来实现罗茨真空泵、液环真空泵的自动启、停，自动过载、过热保护，并实现对各类仪表、阀门的自动控制。
二、结构特点
JZJS型罗茨液环真空机组是由一台或几台罗茨真空泵与一台液环真空泵串联而成，具体结构如下图。JZJS型机组以液环真空泵为前级泵且能在大气至数千帕压力范围内长期工作，特别适用于抽吸湿度较大的气体、含有较多水蒸汽及有一定腐蚀性和可凝性气体。因此，罗茨液环真空机组可适合于:化工产品的真空蒸馏，真空蒸发，脱水结晶；轻纺工业的涤纶切片干燥、皮革制品的干燥，食品工业的冷冻干燥及电力工业三大件的真空浸渍，真空干燥等工艺。

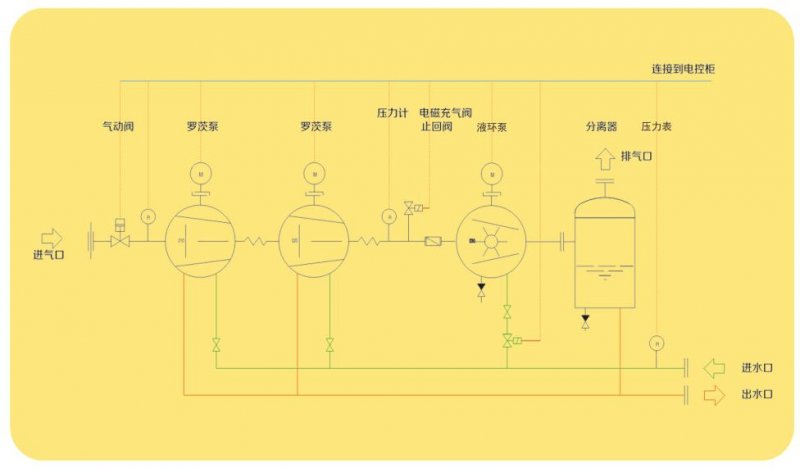

三、罗茨液环真空机组流程图
四、JZJS型罗茨水环真空机组性能指标
|
指标 |
抽气速率 |
极限压力 |
机组组成泵型号 |
配用功率 |
进气口 (mm) |
排气口 |
||
|
主 泵 |
中间泵 |
前级泵 |
||||||
|
JZJS-70.111 |
70 |
500 |
ZJ-70 |
V5(6)111 |
7.7 |
80 |
50 |
|
|
JZJS-70.70.111 |
70 |
25 |
ZJ-70 |
ZJ-70 |
V5(6)110 |
9.9 |
80 |
50 |
|
JZJS-150.131 |
150 |
25 |
ZJ-150 |
V5(6)131 |
14 |
100 |
65 |
|
|
JZJS-150.70Z.111 |
150 |
25 |
ZJ-150 |
ZJ-70Z |
V5(6)111 |
10.7 |
100 |
50 |
|
JZJS-300.150.131 |
300 |
25 |
ZJ-300 |
ZJ-150 |
V5(6)131 |
18 |
150 |
65 |
|
JZJS-300.161 |
300 |
500 |
ZJ-1200 |
V5(6)161 |
19 |
150 |
80 |
|
|
JZJS-600.150.131 |
600 |
25 |
ZJ-600 |
ZJ-150 |
V5(6)131 |
19.5 |
200 |
65 |
|
JZJS-600.203 |
600 |
500 |
ZJ-600 |
E1 203 |
41 |
200 |
125 |
|
|
JZJS-1200.300.161 |
1200 |
25 |
ZJ-1200 |
ZJ-300 |
V5(6)161 |
30 |
250 |
80 |
|
JZJS-600.150.70.111 |
600 |
0.5 |
ZJ-600 |
ZJ-150 |
V5(6)111 |
16.2 |
200 |
50 |
|
JZJS-1200.300.150.131 |
1200 |
0.5 |
ZJ-1200 |
ZJ-300 |
V5(6)131 |
28 |
250 |
65 |
|
JZJS-2500.600.300.202 |
2500 |
0.5 |
ZJ-2500 |
ZJ-600 |
E1 202 |
50 |
300 |
125 |
|
JZJS-5000.1200.600.202 |
5000 |
0.5 |
ZJ-5000 |
ZJ-1200 |
E1 202 |
92 |
400 |
125 |
|
JZJS-10000.2500.1200.203a |
10000 |
0.5 |
ZJ-10000 |
ZJ-2500 |
E1 203 |
147.5 |
500 |
125 |
|
JZJS-20000.5000.2500.1200.203a |
10000 |
0.5 |
ZJ-20000 |
ZJ-5000 |
E1 203 |
147.5 |
500 |
125 |

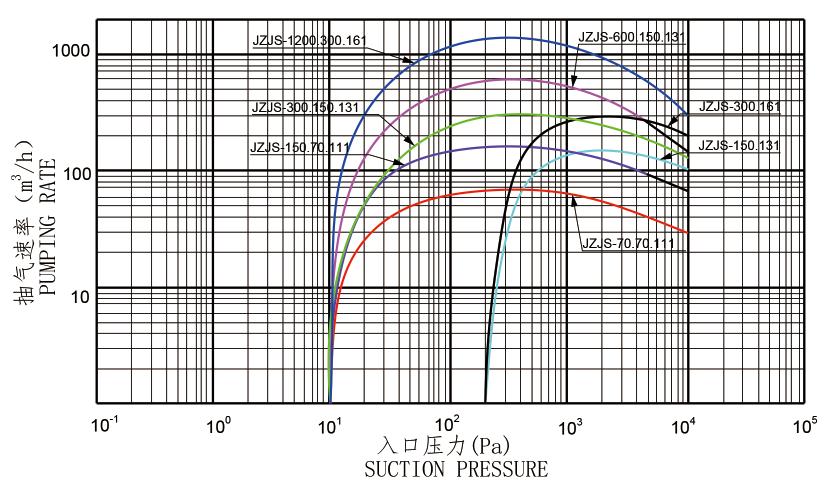

五、JZJS型罗茨水环真空机组性能曲线
