JZJQY型
直接联系
江阴爱尔姆真空设备有限公司
江苏
面议
JZJQY型
2812
--
一、概况

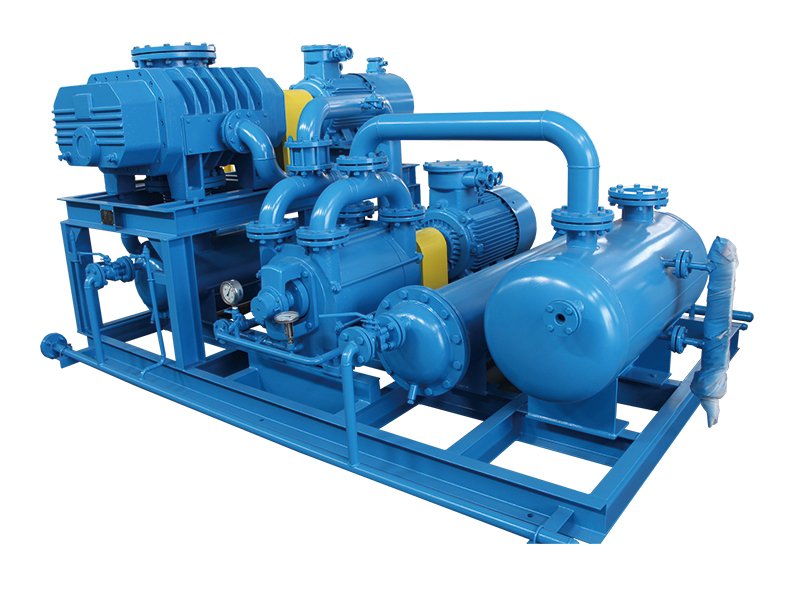

JZJQY型三叶气冷罗茨液环真空机组，是以罗茨真空泵为主泵、以液环泵为前级泵的成套真空机组。由于采用了液环泵作为前级泵因而特别适用于抽吸湿度较大的气体和合有较多水蒸汽及有一定腐蚀性和可凝性气体的工业流程中。并且由于采用了所抽介质作为工作液，并在机组内部做循环使用，故废液排放量明显减少，相对于JZJQS型真空机组有较大的节能环保优势!
二、三叶气冷罗茨液环真空机组流程图
三、三叶气冷罗茨液环真空机组性能指标
|
指标 |
抽气速率 |
极限压力 |
机组组成泵型号 |
配用功率 |
进气口 |
排气口 |
||
|
主 泵 |
中间泵 |
前级泵 |
||||||
|
JZJQY-150.111 |
150 |
500 |
ZJQ-150 |
V5(6)111 |
11 |
100 |
50 |
|
|
JZJQY-300.121 |
300 |
500 |
ZJQ-300 |
V5(6)121 |
18.5 |
150 |
65 |
|
|
JZJQY-300.131 |
300 |
500 |
ZJQ-300 |
V5(6)131 |
18.5 |
150 |
65 |
|
|
JZJQY-300.150.111 |
300 |
25 |
ZJ-300 |
ZJQ-150 |
V5(6)111 |
15 |
150 |
50 |
|
JZJQY-600.161 |
600 |
500 |
ZJQ-600 |
V5(6)161 |
45 |
200 |
80 |
|
|
JZJQY-600.202 |
600 |
500 |
ZJQ-600 |
E1 202 |
44 |
200 |
125 |
|
|
JZJQY-600.300.131 |
600 |
25 |
ZJ-600 |
ZJQ-300 |
V5(6)131 |
24 |
200 |
65 |
|
JZJQY-1200.203 |
1200 |
500 |
ZJQ-1200 |
E1 203 |
74 |
250 |
125 |
|
|
JZJQY-1200.300.131 |
1200 |
25 |
ZJ-1200 |
ZJQ-300 |
V5(6)131 |
33 |
250 |
65 |
|
JZJQY-1200.600.202 |
1200 |
25 |
ZJ-1200 |
ZJQ-600 |
E1 202 |
55 |
250 |
125 |
|
JZJQY-1200.300.150.111 |
1200 |
0.5 |
ZJ-1200 |
ZJ-300 |
V5(6)111 |
26 |
250 |
50 |
|
JZJQY-1200.600.300.131 |
1200 |
0.5 |
ZJ-1200 |
ZJ-600 |
V5(6)131 |
35 |
250 |
65 |
|
JZJQY-2500.1200.203 |
2500 |
25 |
ZJ-2500 |
ZJQ-1200 |
E1 203 |
92.5 |
300 |
125 |
|
JZJQY-2500.600.300.131 |
2500 |
0.5 |
ZJ-2500 |
ZJ-600 |
V5(6)131 |
43.5 |
300 |
65 |
|
JZJQY-2500.1200.600.202 |
2500 |
0.5 |
ZJ-2500 |
ZJ-1200 |
E1 202 |
73.5 |
300 |
125 |
|
JZJQY-5000.2500.1200.203 |
5000 |
0.5 |
ZJ-5000 |
ZJ-2500 |
E1 203 |
129.5 |
400 |
125 |
|
JZJQY-10000.2500.1200.203 |
10000 |
0.5 |
ZJ-10000 |
ZJ-2500 |
E1 203 |
147.5 |
500 |
125 |
