MH-2高真空节能系列真空泵
面议
纳西姆

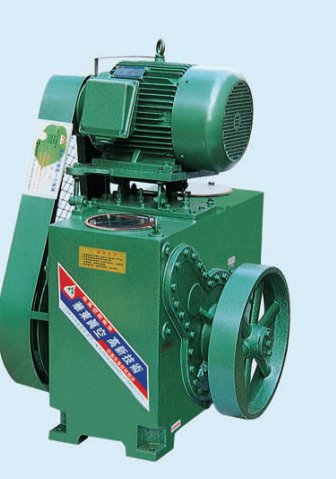

MH-2高真空节能系列真空泵
1163
结构与工作原理
Structure and Working Principle
MH-2系列的各种真空泵外形和结构基本相同。泵由电机经三角皮带传动到泵转子。电动机用电机板
固定在泵体上。
泵由泵体及内部作偏心转动的滑阀部件、半圆形滑阀导轨(滑块)、排气阀门、轴等组成。
泵体中有滑阀套,滑套内装有偏心轮,此偏心轮固定在轴上,在滑阀套上装有长方形的滑阀板,它
能在半圆形的滑阀导轨中上下滑动及左右摆动,这样泵体内被滑阀套和滑阀板分隔成A、B两室。
泵在运行过程中,A、B两室容积周期性改变,从而完成吸气和排气过程。
