· 概况原理

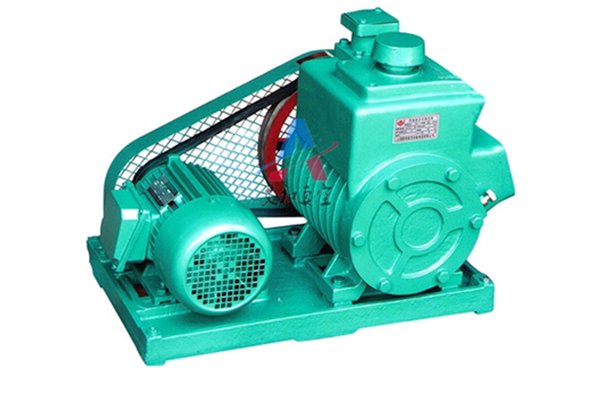

2X型旋片式真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。该泵的技术参数6×10-2Pa。根据用户使用情况，可配备真空增压泵，将2X型旋片式真空泵为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。

· 主要特点

1.旋片泵的电机与泵采用整体化设计，是泵的整体更为紧凑轻巧。

2.旋片泵的油箱有作隔层处理，同时在排气中上设置油气分离装置，因此无喷油并减少油雾污染。

3.旋片式真空泵能够在在较宽的压力范围内有较大的抽速。

4.旋片式真空泵的转子几何对称性好，所泵在工作过程中运行比较平稳。

5.旋片泵的结构设计中，转子之间、转子和壳体之间留有空隙，磨损小;同时降低驱动功率，实现高速运转。

6.旋片泵泵腔内无需油密封和润滑，可减少油蒸气对真空系统的污染。

· 应用范围

2X型旋片式真空泵的应用遍及各个科学领域和各种企业事业单位，其主要表现在：

1、可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

2、由于2X型旋片式真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是与油联系在一起的，所以它不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使使用。如有气镇装置的泵，可抽除一定量的可凝汽体。

3、2X型旋片式真空泵可以用来直接获得真空度在10-3托以下的真空作业，以及配合其它真空设备获得真空度10-3托以上的真空作用之用。

4、2X型旋片式真空泵一般在不底于5℃的室温及不高于90%的相对温度的环境内使用。

可根据用户使用情况，配备真空增压泵，将该泵做为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，设备能获得更高的真空。

· 规格参数

· 性能曲线
