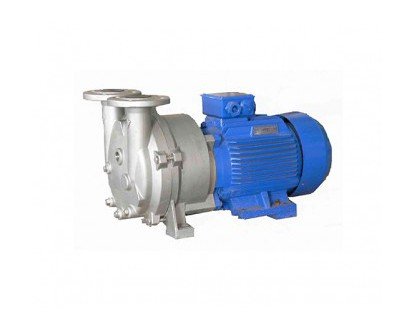

2SK水环式真空泵

2SK水环式真空泵

直接联系

淄博汇诺机械设备有限公司

山东

产品规格型号
参考报价:

面议

品牌:

汇诺机械

型号:

2SK水环式真空泵

关注度:

1160

产品介绍

一、2SK水环式真空泵概述

  2SK水环式真空泵相当于两台SK水环式真空泵串联工作,气体由泵的吸气口吸入,首先经过高压腔,对被抽气体进行一次压缩,然后被压缩的气体再进入低压腔,进行二次压缩,以达到更高的真空度。现市场上已逐步被2BV水环式真空泵、2BE水环式真空泵多替代。而其高真空区间抽速大、结构紧凑是其他产品无法取代的。

2SK水环式真空泵较2BV、2BE系列水环式真空泵来说结构略微复杂、造价高、维修复杂。然其高真空区间抽速大,性能稳定的特点,是2BV、2BE系列水环式真空泵所不能比拟的。

  二、2SK水环式真空泵的工作原理

  2SK型水环式真空泵工作原理如图一所示,叶轮(5)偏心地装在泵体(3)内,当叶轮旋转时,水受离心力的作用向四周甩出,在2SK型水环式真空泵体内壁与叶轮之间形成旋转水环(6)。水环上部内表面与叶轮轮毂相接触,当叶轮沿顺时针方向转动时,在前半转的过程中,水环内表面逐渐与轮毂脱离,相邻两叶片之间所形成的空腔逐渐加大,被抽气体通过泵进气管(4),经月牙形吸气孔(7)不断被吸入空腔内;后半转的过程中,水环内表面逐渐与轮毂接近,两相邻叶片之间空腔逐渐缩小,气体被压缩,因而压力不断增加,当压力增加到大于外界压力时,气体被排出,从而不断地抽走密封容器的气体,使其形成一定的真空 。

1排气管 2出气口 3泵体 4进气管 5叶轮 6水环 7吸气孔

三、2SK水环式真空泵机构图


图二 抽气量1.5m3/min(2SK—1.5)以上两级水环泵结构图


1、后轴承压盖

2、

3、轴承架

4、前后端盖

5、短泵体

6、中间壁B

7、中间壁A

8、拉紧螺栓

9、长泵体

10、连通管

11、调整垫

12、油杯

13、前轴承压盖

14、填料压盖

15、后盖园盘

16、短叶轮

17、长叶轮

18、泵联轴器

19、电机联轴器

20、轴套

21、进水孔

22、前盖园盘



抽气量1.5m3/min以上2SK水环真空泵的结构如图二所示,长短两叶轮17和16用键固定在轴2上,两叶轮中间用轴套20定位,并用圆螺母锁紧,这就构成了整个转子部分,并且偏心地安装在泵体内,支承在两个单列向心球轴承上,转予部分用联轴器18与电机轴相联,使之与电机一起以同样转速转动,长叶轮17、长泵体9和吸入部分组成高真空级,短泵体5、短叶轮16和排出部分组成低真空级,高真空级的排气口和低真空级的吸入口用连通管联接(2SK-1.5无此连通管)成为双级串联,两级之间用中间壁(A)7和中间壁(B)6隔开,中间壁(A)上有排气孔,中间壁(B)上有吸气口。

四、2SK水环式真空泵的技术参数表

型号

抽气量m3/min

承受压力MPa(mmHg)

电机功率KW

转速r.p.m

供水量L/min

吸排气口径

气量

吸入压力为-0.093MPa,不小于

2SK-0.4

0.4

0.25

-0.096(-725)

2.2

2840

35

G1"

2SK-0.8

0.8

0.5

-0.096(-725)

3

2880

58

G1"

2SK-1.5

1.5

0.9

-0.096(-725)

4

1440

1015

φ40

2SK-3

3

2

-0.097(-730)

7.5

1440

1520

φ40

2SK-6

6

4

-0.098(-735)

15

1450

2535

φ70

2SK-12

12

8

-0.098(-735)

22

970

4050

φ100

2SK-20

20

14

-0.098(-735)

45

740

6080

φ125

2SK-30

30

20

-0.098(-735)

55

740

7090

φ125

注:1、表中所列性能指标指下列规定条件下的性能指标:
   ①大气压力0.1013Mpa(760mmHg)
       ②进水温度15℃
       ③吸入空气温度20℃ ④空气相对湿度百分之七十。
   2、2SK水环真空泵供水量为吸入压力-0.05Mpa(-400mmHg)时的数值,真空时可大于此值。
   3、2SK水环真空泵性能允差百分之十。

五、2SK水环式真空泵启动跟停止

      2SK系列水环式真空泵起动:起动前,特别是长期停车的泵一定要用手转动联轴器数转(2SK-0.4/0.8可转动电机风扇)确认转子能自由转动才行。2SK-12、2SK-20、2SK-30起动前应将泵体内的水全部放掉,方可起动。
  2SK系列水环式真空泵的起动可按以下顺序:
   1、2SK系列水环式真空泵关闭进气管路上的闸阀(用户自装,图上未画出);
   2、开动电动机(此时应注意电机的正反转);
   3、打开供水管路上的闸阀,供水量逐渐增加,至供水量符合规定要求为止;
   4、当泵达到一定真空时,打开进气管种上的闸阀,泵开始正常工作;
   5、调整填料压盖,使水成滴往处滴为好,真空泵的一定真空下工作时,由于2SK系列水环式真空泵内产生物理作用而发生爆炸时,蛤功率消耗并不加大,如发现随着功率增加而产生的爆炸声,说明泵已发生故障,此时应立即停车检查。


    2SK系列水环式真空泵停车:
   单独使用2SK系列水环式真空泵时,停车按以下顺序:
   1、关闭进气管路上的闸阀。
   2、关闭供水管路上的闸阀,停水后,不应立即停泵,就使泵继续转1-2分钟,排出部分工作液。
   3、关闭电动机。
   42SK系列水环式真空泵如果停车时间超过一天,须将泵体底部的螺塞打开,将水放净。

七、2SK水环式真空泵故障排除

故障

2SK型水环式真空泵原因

2SK型水环式真空泵解决方法

抽气量不够

1、间隙过大

1、调整间隙

2、填料处漏气

2、压紧或更换填料

3、水环温度高

3、增加供水量

4、管道系统漏气

4、拧紧法兰螺栓,更换垫片或补焊裂纹等。

真空度降低

1、管道系统方面


法兰联接处漏气

拧紧法兰螺栓或更换垫片

管道有裂纹

焊补或更换

2、水环泵方面


填料漏气

压紧填料更换新填料

叶轮与侧盖间隙过大

更换垫片调整间隙

水环发热

降低供水温度

水量不足

增加供水量

零件摩擦发热,造成水环温度升高

调整或重新安装

振动或有响声

1、地脚螺栓松动

1、拧紧地脚螺栓

2、泵内有异物研磨

2、停泵检查取出异物

3、叶片脱落

3、更换叶轮

4、气蚀

4、打开吸入管道阀门

轴承发热

1、润滑油不足

1、检查润滑情况、加油

2、填料压的过紧

2、适当松开填料压盖

3、没供密封水或不足

3、供给密封水或增加水量

4、轴承或轴或轴承架配合过紧,使滚珠与内外圈间隙过小,发生摩擦。

4、调整轴承与轴或轴承架的配合

起动困难

1、长期停机后,泵内生锈

1、用手或特制工具转动叶轮数次

2、填料压紧

2、柠松填料压盖

3、叶轮与泵体发生偏磨

3、重新安装并调整



您是否正在考虑采购2SK水环式真空泵?您可以致电我公司销售处,我们将根据您的工况为您选择更适合的真空泵。
八、2SK水环式真空泵扩展应用
1、2SK水环式真空泵除了可以单独使用外,还可组成真空负压站,使其全部自动化/半自动化操作。
2、若单独一台2SK水环式真空泵真空度达不到要求,还可增加罗茨真空泵组成罗茨水环真空泵机组,使真空泵达到267pa/67pa/0.5pa
     其他水环式真空泵包括:SK水环式真空泵、2BV水环式真空泵、2BE水环式真空泵
     我公司专业生产水环式真空泵、旋片式真空泵、往复式真空泵、罗茨真空机组、罗茨真空泵、真空负压站,如若以上产品不能满足您的需求,请阅览我公司其他产品。
     专业真空泵、真空获得应用产品生产厂家。
