工作原理

2SK系列双级水环式真空泵工作原理：

叶轮偏心地安装在泵体内，（如图一所示），当叶轮按图示方向旋转时，水受离心力的作用向四周甩出，形成了一个与泵腔形状相似的等厚度的封闭的水环，叶轮轮毂与水环知检构成了多个月牙形空间。在图一右侧，相邻两叶片间的月牙形空间不断增大，气体不断被吸入；在图一的左侧，相邻两叶片间的月牙形空间不断缩小，吸入的气体不断被压缩，压力不断增大。当压力大与外界大气压时，气体经排气孔排出，排出的气体经排气管排入大气中。泵在连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到抽气的目的。

型号及主要技术参数

本产品复合《JB/T7255-94》

注：表中所列技术参数为下列规定条件下所测量得到：

1、大气压力为0.1013Mpa

2、进水温度为15℃

3、吸入空气温度为20℃-25℃

4、空气湿度为70%

5、供水量是极限压力为5×104Pa时的数值

6、抽气速率偏差±10%

应用范围及特点

2SK水环式真空泵，广泛适用于化工机构、石油、轻工、医药、食品等工业行业用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器中形成一定的真空度。常用于真空蒸发、真空浓缩、真空干燥、真空过滤、真空送料等工艺过程。

泵采用特殊材料制造时，允许抽除部分带有少量腐蚀性的气体。

采用防爆电机时，遵守相应的安全规则下，可抽除一般的易燃易爆性气体。本水环泵采用机构密封结构，具有结构紧凑、密封性好、使用可靠、装拆方便，维修简单等特点。

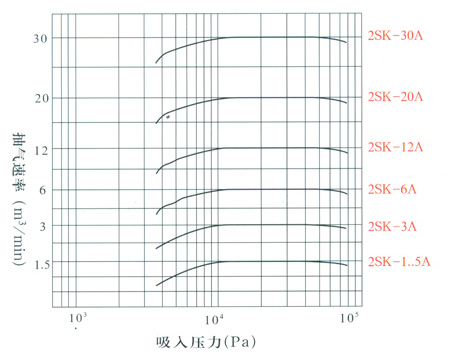

特性曲线

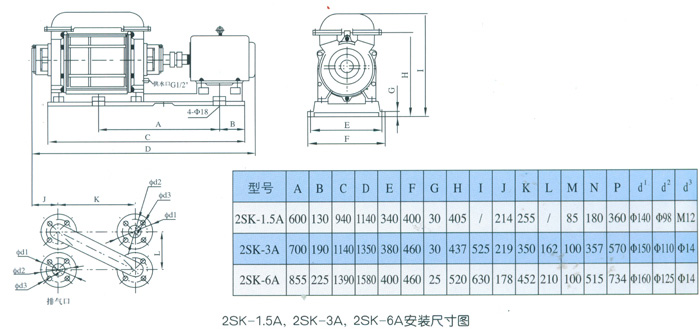

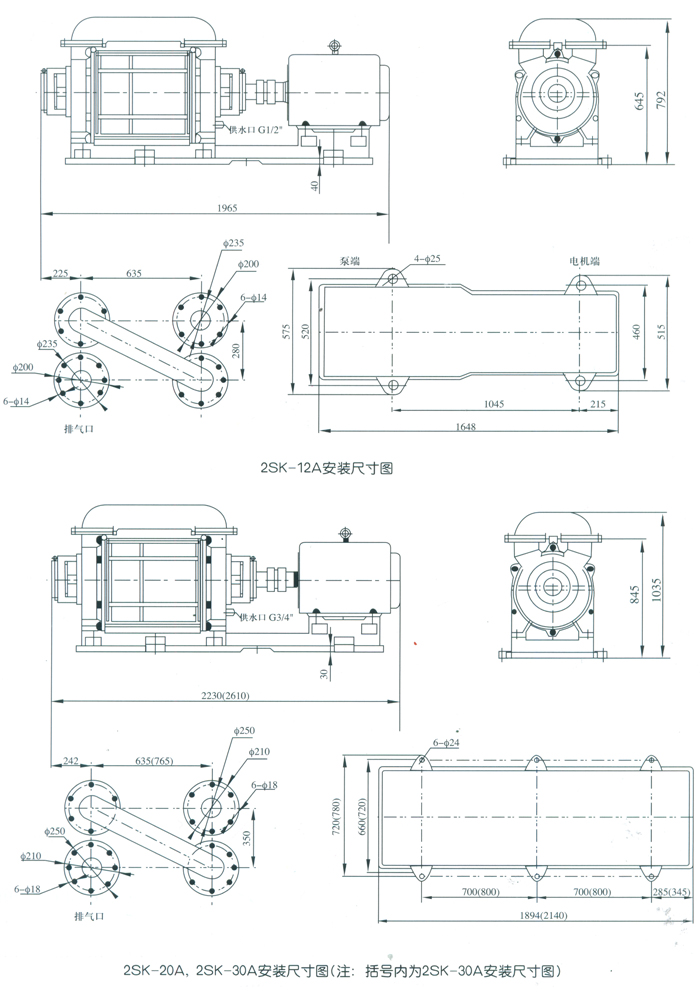

安装尺寸图
