JZJX罗茨旋片真空机组

直接联系

无锡市邦杰机械设备厂

江苏

产品规格型号

参考报价：

面议

品牌：

邦杰

型号：

JZJX罗茨旋片真空机组

关注度：

1126

产品介绍

罗茨真空机组工作原理

JZJX罗茨旋片真空机组是以罗茨泵为主泵，以旋片泵为前级泵串联而成的。罗茨旋片真空机组选用旋片泵作为前级泵，它克服了旋片泵使用时在一定压力下抽气速率低的缺点，同时保留了罗茨泵能迅速工作，有较大抽气速率的优点。因该机组结构紧凑、抽速大、占地面积小，可以代替多台机械真空泵，因此罗茨泵-旋片泵机组广泛地用于在真空冶炼、电力电容器、变压器真空热处理、真空镀膜设备的预抽、电真空半导体等行业中抽除密闭容器中含氧不高的、无爆炸性的、对金属无腐蚀性的、与泵油不会起化学反应的以及不含有颗粒尘埃的气体。

是以罗茨泵为主泵，以旋片泵为前级泵串联而成。其结构紧凑，操作方便。适用于抽除空气及其它无可凝性及无腐蚀性的气体，广泛应用于需要大抽速和高真空的各种真空系统中。如：真空冶炼，电力电容器，变压器，真空浸渍处理，真空镀膜设备中的预抽等。

性能及规格

性能型号	抽气速率 (L/S)	极限压力 (≤Pa)	主泵	前级泵	总功率 (Kw)	进气口径	排气口径
JZJX30-8	30	5×10-2	ZJ30	2X-4A	1.3	Φ50	Φ19
JZJX30-4	30	5×10-2	ZJ30	2X-8A	1.85	Φ50	Φ19
JZJX70-8	70	5×10-2	ZJ70	2X-8A	2.6	Φ80	Φ19
JZJX70-4	70	5×10-2	ZJ70	2X-15	3.7	Φ80	G2”
JZJX150-8	150	5×10-2	ZJ150A	2X-15	5.2	Φ100	G2”
JZJX150-4	150	5×10-2	ZJ150A	2X-30A	6	Φ100	G2 1/2”
JZJX150-2	150	5×10-2	ZJ150A	2X-70A	8.5	Φ100	G4”
JZJX300-8	300	5×10-2	ZJ300	2X-30A	7	Φ150	G2 1/2”
JZJX300-4	300	5×10-2	ZJ300	2X-70A	9.5	Φ150	G4”
JZJX300-2	300	5×10-2	ZJ300	2×2X-70A	15	Φ150	G4”
JZJX600-8	600	5×10-2	ZJ600	2X-70A	11	Φ150	G4”
JZJX600-4	600	5×10-2	ZJ600	2×2X-70A	18.5	Φ150	G4”
JZJX1200-8	1200	5×10-2	ZJ1200	2×2X-70A	22	Φ300	G4”

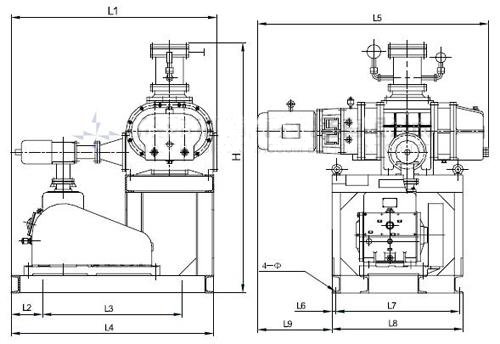

型号	L1	L2	L3	L4	L5	L6	L7	L8	L9	Φ	H
JZJX30-8	650	85	360	530	550	25	500	550	/	12	1098
JZJX30-4	650	85	360	530	640	25	590	640	/	12	1128
JZJX70-8	930	165	600	930	770	20	610	650	20	14	1305
JZJX70-4	930	165	600	930	798	20	710	750	48	14	1305
JZJX150-8	1036	130	700	959	1118	20	768	808	300	15	1312
JZJX150-4	1072	230	530	990	1048	20	710	750	300	15	1440
JZJX150-2	1125	230	620	1080	1038	20	866	906	155	15	1440
JZJX300-8	1178	180	800	1160	1324	20	710	750	424	15	1425
JZJX300-4	1235	160	900	1217	1330	20	866	906	274	15	1570
JZJX600-8	1235	160	900	1217	1400	20	866	906 0	354	15	157
JZJX600-4	1379	20	1327	1367	1298	270	1300	1840	(237)	Φ20	1556
JZJX1200-8	2570	50	1300	2340	1710	30	1780	1840	(26)	Φ25	2121
