一、QHL轻型卧式不锈钢多级泵应用范围
CHL，CHLK和CHLF（T）型离心泵主要用于家庭型中央空调循环及工业上液体的传输。如矿泉水、脱矿物质水、软水、净化系统、轻油等的循环和增压。
适用行业有：水产养殖、冷却系统 、工业清洗 、环境应用、小型中央空调循环、计量系统、水处理（水的净化）
二、QHL轻型卧式不锈钢多级泵运行条件
1.输送稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
2.液体温度：
A常温型－15℃至+70℃
B热水型+70℃至+110℃
3.**环境温度：+40℃
4.**运作压力：10巴
5.**进口压力受**运作压力限制
6.介质酸碱性：PH4~9

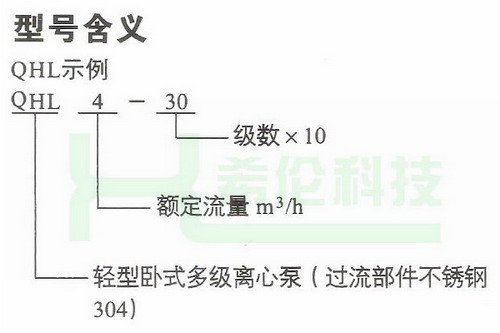

三、QHL轻型不锈钢多级泵型号意义

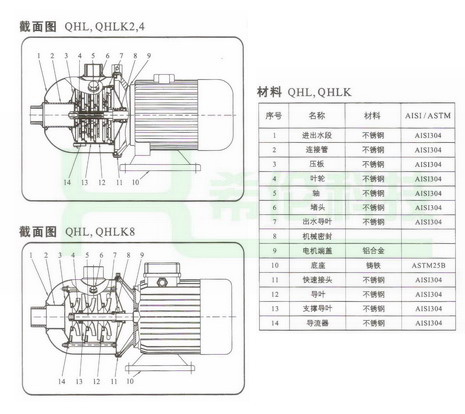

四、QHL2、4、8轻型卧式不锈钢多级泵结构图
五、QHL轻型卧式不锈钢泵性能参数
| 型号 | 扬程(m) | 流量(m3/h) | 电机功率(KW) | 转速(r/min) |
| QHL2-20 | 14 | 2 | 0.37 | 2900 |
| QHL2-30 | 21 | 2 | 0.55 | 2900 |
| QHL2-40 | 28 | 2 | 0.55 | 2900 |
| QHL2-50 | 35 | 2 | 0.55 | 2900 |
| QHL2-60 | 42 | 2 | 0.75 | 2900 |
| QHL4-20 | 15 | 4 | 0.55 | 2900 |
| QHL4-30 | 22 | 4 | 0.75 | 2900 |
| QHL4-40 | 30 | 4 | 0.75 | 2900 |
| QHL8-10 | 8.5 | 8 | 0.75 | 2900 |
| QHL8-20 | 17 | 8 | 0.75 | 2900 |
| QHL8-30 | 25.5 | 8 | 1.1 | 2900 |
| QHL8-40 | 34 | 8 | 1.5 | 2900 |
| QHL8-50 | 42.5 | 8 | 2.2 | 2900 |
| QHL12-10 | 9.5 | 12 | 0.75 | 2900 |
| QHL12-20 | 19.5 | 12 | 1.2 | 2900 |
| QHL12-30 | 29.5 | 12 | 1.8 | 2900 |
| QHL12-40 | 39.5 | 12 | 2.4 | 2900 |
| QHL12-50 | 50 | 12 | 3 | 2900 |
| QHL16-10 | 10 | 16 | 1.1 | 2900 |
| QHL16-20 | 21 | 16 | 2.2 | 2900 |
| QHL16-30 | 32 | 16 | 3 | 2900 |
| QHL20-10 | 9.5 | 20 | 1.1 | 2900 |
| QHL20-20 | 21 | 20 | 2.2 | 2900 |
| QHL20-30 | 33 | 20 | 4 | 2900 |

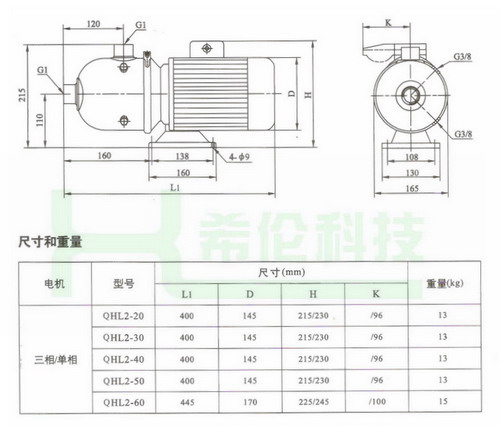

六、QHL2轻型卧式不锈钢多级泵安装连接尺寸

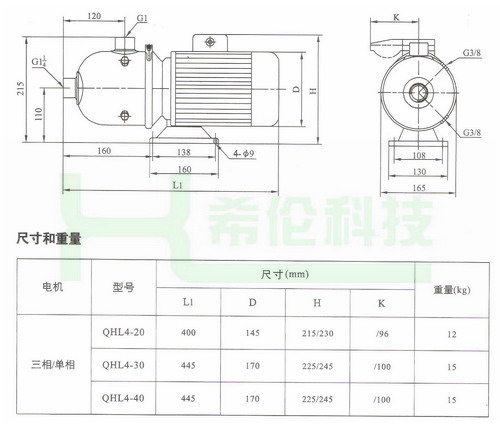

七、QHL4轻型卧式不锈钢多级泵安装连接尺寸

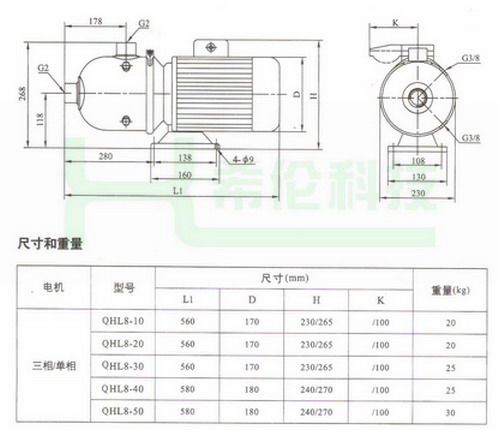

八、QHL8轻型卧式不锈钢多级泵安装结构图
