GDL立式管道多级泵

直接联系

上海希伦流体科技有限公司.

上海

产品规格型号

参考报价：

面议

关注度：

3082

产品介绍

一、GDL立式管道多级泵概述

GDL多级管道离心泵**优点节能、占地面积小、安装方便、性能稳定、外套用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏、使用寿命长。以水力平衡解决轴向力,因而泵运转平稳、低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。水力效率高，性能范围广，进出口直径25-100毫米，流量每小时2～72吨，扬程25～150米，共9个系列70多个规格，完全能满足高层建筑、深井矿等的给排水及消防设施需要,是各大行业冷热水或一般介质、理化性质类似于水等液体输送的**泵型。

二、GDL立式管道多级泵工作条件

1.管道多级离心泵可输送清水或物理化学性质类似于清水的液体；
2.温度范围：-15℃~ 120℃；
3.工作压力：**压力2.5MPa，即系统压力=入口压力闭阀工作时压力<2.5MPa；
4.周围环境的温度应低于40℃，相对湿度不超过95%；
5.输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

三、GDL立式管道多级泵应用范围

GDL型多级管道泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。

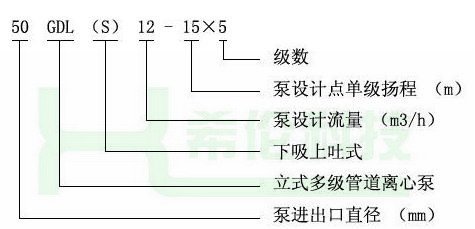

四、GDL立式管道多级泵型号意义

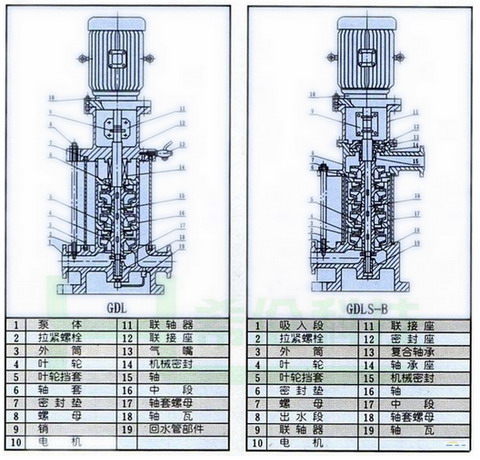

五、GDL立式管道多级泵结构图

六、GDL立式管道多级泵性能参数

型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
25GDL2-12	3	1.4 2 2.4	36	2900	1.1	23 30 32	2.9	58
	4		48		1.1		2.9	62
	5		60		2		2.9	68
	6		72		2		2.9	72
	7		84		2		2.9	78
	8		96		2.2		2.9	82
	9		108		2		2.9	86
	10		120		3		2.9	98
	11		132		3		2.9	102
	12		144		3		2.9	106
	13		156		4		2.9
	14		168		4		2.9
	15		180		4		2.9
25GDL4-11	3	2.8 4 4.8	33	2900	1.1	32 40 41	2.9	58
	4		44		1.5		2.9	65
	5		55		2.2		2.9	72
	6		66		2.2		2.9	76
	7		77		3		2.9	86
	8		88		3		2.9	90
	9		99		3		2.9	94
	10		110		4		2.9	110
	11		121		4		2.9	114
	12		132		4		2.9	118
	13		143		4		2.9	122
	14		154		5.5		2.9
	15		165		5.5		2.9
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
40GDL6-12	3	4.2 6 7.2	36	2900	1.5	43 52 53	2.9	72
	4		48		2.2		2.9	78
	5		60		2.2		2.9	82
	6		72		3		2.9	92
	7		84		3		2.9	96
	8		96		4		2.9	112
	9		108		4		2.9	116
	10		120		4		2.9	120
	11		132		5.5		2.9	140
	12		144		5.5		2.9	146
	13		156		7.5		2.9
	14		168		7.5		2.9
	15		180		7.5		2.9
50GDL12-15	2	8.4 12 14.4	30	2900	2.2	48 56 53	3.5	113
	3		45		3		3.5	129
	4		60		4		3.5	149
	5		75		5.5		3.5	181
	6		90		5.5		3.5	190
	7		105		7.5		3.5	204
	8		120		7.5		3.5	212
	9		135		11		3.5	265
	10		150		11		3.5	273
50GDL18-15	2	12.6 18 21.6	30	2900	3	53 62 63	4	122
	3		45		4		4	142
	4		60		5.5		4	175
	5		75		7.5		4	189
	6		90		7.5		4	198
	7		105		11		4	252
	8		120		11		4	261
	9		135		15		4	280
	10		150		15		4	289
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
65GDL24-12	2	18 24 28.8	24	2900	3	56 65 67	4	122
	3		36		4		4	142
	4		48		5.5		4	175
	5		60		7.5		4	189
	6		72		7.5		4	252
	7		84		11		4	261
	8		96		11		4	280
	9		108		15		4	289
	10		120		15		4	303
	11		132		15		4
	12		144		18.5		4
80GDL36-12	2	25.2 36 43.2	24	2900	4	59 68 67	4.2	193
	3		36		5.5		4.2	227
	4		48		7.5		4.2	244
	5		60		11		4.2	292
	6		72		11		4.2	302
	7		84		15		4.2	322
	8		96		15		4.2	332
	9		108		18.5		4.2	365
	10		120		18.5		4.2	375
80GDL54-14	2	36 54 65	28	2900	7.5	62 73 71	4	218
	3		42		11		4	267
	4		56		15		4	287
	5		70		18.5		4	320
	6		84		18.5		4	330
	7		98		22		4	373
	8		112		30		4	400
	9		126		30		4	421
	10		140		37		4	432
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
100GDL72-14	2	50.4 72 86.4	28	2900	11	64 73 71	4.5	276
	3		42		15		4.5	298
	4		56		18.5		4.5	336
	5		70		22		4.5	381
	6		84		30		4.5	453
	7		98		30		4.5	466
	8		112		37		4.5	493
	9		126		37		4.5	582
	10		140		45		4.5	595
125GDL100-20	2	75 100 130	40	2900	18.5	65 74 72	4.5	292
	3		60		30		4.5	430
	4		80		37		4.5	463
	5		100		45		4.5	555
	6		120		55		4.5	640
	7		140		75		4.5	840
	8		160		75		4.5	855
	9		180		90		4.5	870
	10		200		90		4.5	955
150GDL160-20	2	108 160 194	40	2900	30	69 78 77	4.5	422
	3		60		37		4.5	452
	4		80		55		4.5	613
	5		100		75		4.5	820
	6		120		75		4.5	836
	7		140		90		4.5	922
