SZF型双闸板气动出料阀

SZF型

直接联系

常州市科健电力设备有限公司

江苏

产品规格型号

参考报价：

面议

品牌：

科健

型号：

SZF型

关注度：

3613

范围（量程或细度）：

创新点：

结构严密，启闭性好，具有耐压、耐磨、耐冲击的特点

产品介绍

本设备为火电厂气力除灰系统仓式泵输送用出料阀，该阀门主要部件阀板受冲击面采用硬质合金，外圈镶嵌钨钢条，其耐冲击、耐磨损性能较其他同类型阀门更为出色。经实践证明，该阀门的结构严密，启闭性好，具有耐压、耐磨、耐冲击的特点，受到广大用户的一致好评。该阀门的研制成功是气力除灰系统的一次重大技术革新，大大提高了系统运行的可靠性和稳定性。

主要技术参数：

形式及型号	SZF型
驱动方式	气动
气缸工作压力	0.4-0.6Mpa
规格通径	DN80、DN100、DN125、DN150
阀板材料	Yg8（硬质合金）
阀体材料	碳钢

主要外形尺寸：

公称通径	使用压力	SZF型双闸板气动出料阀						孔数
DN	Mpa	A	B	C	D	E	F	n-Ød
80	0.4-0.6	490	640	260	160	195	47	8-Ø18
100	0.4-0.6	550	720	285	180	215	57	8-Ø18
125	0.4-0.6	610	800	320	210	245	60	8-Ø18
150	0.4-0.6	670	890	400	240	280	86	8-Ø18

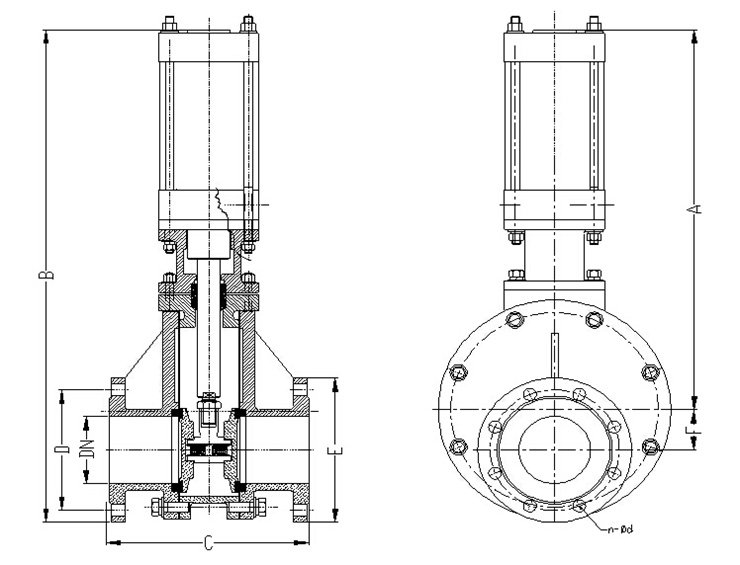

SZF型双闸板气动出料阀图纸
