QHF系列
直接联系
常州市科健电力设备有限公司
江苏
面议
科健
QHF系列
3054
--
具有切换方便，密封性好，结构紧凑，占地空间小的优点，是气力输送系统中重要的部件。
用于作为输送管线与料仓间切换之用
QHF系列库顶气动切换阀是气力输送系统中的配套设备，它安装在料仓顶部，用于作为输送管线与料仓间切换之用，具有切换方便，密封性好，结构紧凑，占地空间小的优点，是气力输送系统中重要的部件。
结构特点：
（1）QHF系列切换阀采用充气式密封圈，阀门启闭时，阀芯与密封圈之间无接触，当阀门切换完成后，密封圈充气实现弹性变形进行密封。
（2）QHF系列切换阀设有到位开关，并可将开关信号送入PLC，进行远程控制。
（3）QHF系列切换阀采用气缸驱动，切换方便迅速。
设备主要技术参
数
型号 | QHF-100 | QHF-125 | QHF-150 | QHF175 | QHF-200 | |
通经mm | DN100 | DN125 | DN150 | DN175 | DN200 | |
工作压力 | 0.5Mpa | |||||
工作温度 | 150℃ | |||||
工作介质 | 粉状物料 | |||||
控制气源 | 压力 | 0.4~0.6Mpa | ||||
耗气量 | 1-5L/min(切换时） | |||||

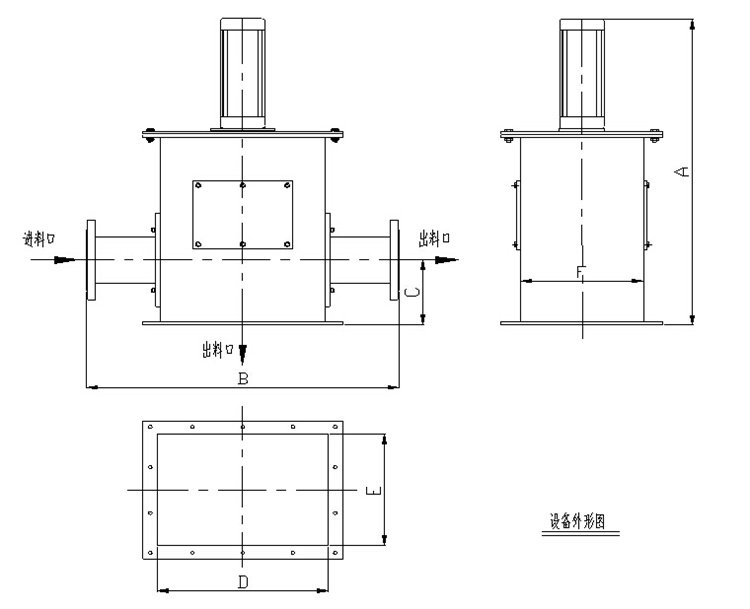

设备主要外形尺寸
型号 | A | B | C | D | E | F |
QHF-100 | 850 | 800 | 100 | 340 | 320 | 370 |
QHF-125 | 940 | 800 | 120 | 340 | 320 | 370 |
QHF-150 | 1020 | 800 | 180 | 510 | 400 | 450 |
QHF175 | 1100 | 880 | 240 | 580 | 430 | 480 |
QHF-200 | 1200 | 880 | 360 | 580 | 430 | 480 |
