D371X-16QB3
直接联系
上海克瑞阀门股份有限公司
1万元以下
克瑞
D371X-16QB3
1182

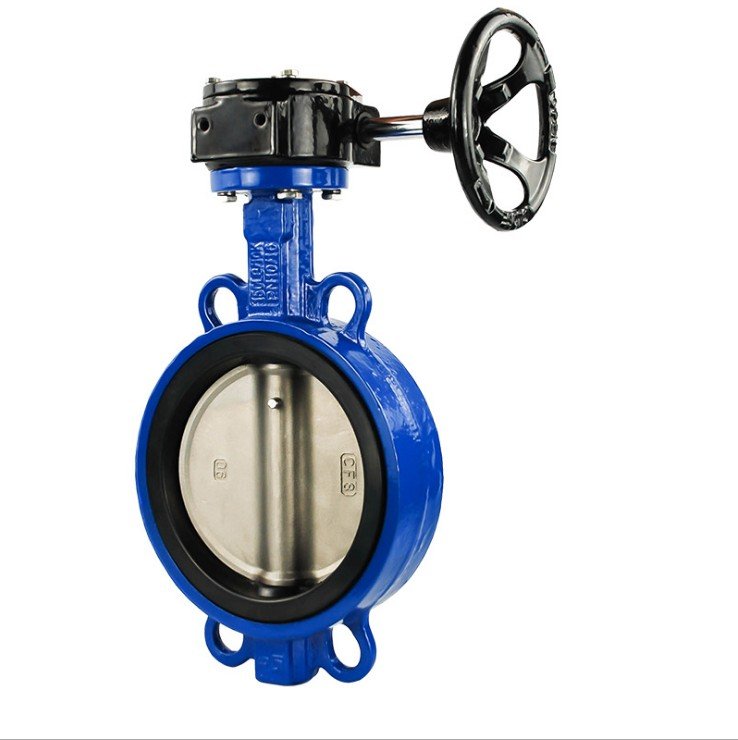

D371X涡轮对夹蝶阀产品配置：对夹连接，DI体，DI镀镍板，EPDM宽边阀座，45#镀锌有销方轴，蜗轮驱动，416销子调质，EPDM密封圈，高分子复合轴套。
阀门参数

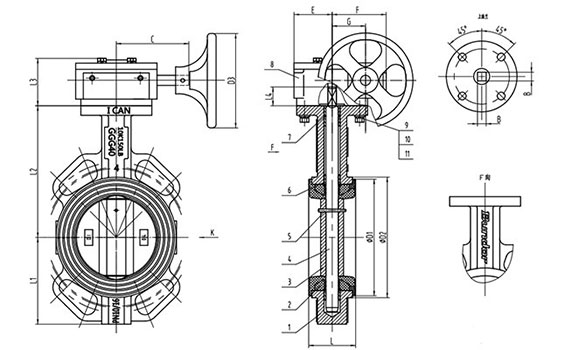

执行标准 名称 设计及制造 结构长度 试压标准 参照标准 GB/T 12238 GB/T 12221 GB/T 13927 零部件信息 序号 1 2 3 4 5 6 7 8 9 10 11 名称 阀体 阀座 蝶板 阀轴 圆锥销 轴套 O型圈 涡轮头 六角螺栓 弹簧垫片 平垫 材质及说明 DI [EPDM]/NBR DI/CF8/CF8M 304/316 304/316 高分子复合材料 [EPDM]/NBR HT200 304 304 304 尺寸信息 DN L D1 D2 L1 L2 L3 L4 B C E F G D3 ISO5211 上法兰 2″ DN50 48 86 92.3 75 129 59 24 9 110 45 67 44 136 F05 2.5″ DN65 52 101 107 82 136 59 24 9 110 45 67 44 136 F05 3″ DN80 53 116 122 99 153 59 24 9 110 45 67 44 136 F05 4″ DN100 58 148 153 110 167 59 24 11 110 45 67 44 136 F07 5″ DN125 62 174 179 125 193 59 24 14 110 45 67 44 136 F07 6″ DN150 62 204 208.4 145 209 59 24 14 110 45 67 44 136 F07 8″ DN200 65 252 262.3 170 251 75 30 17 172 61 85 53 277 F10
