阀门概况

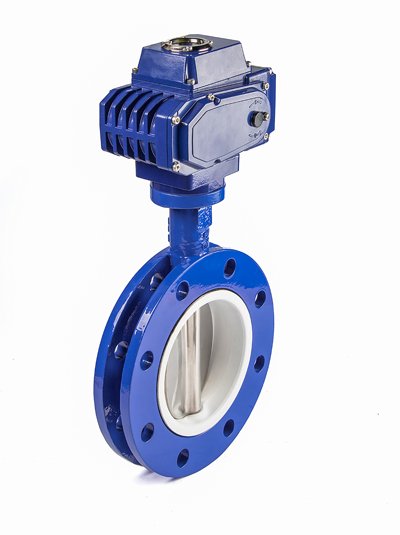

D971X-16Q宽边电动对夹蝶阀是随阀杆转动，以实现启闭动作的阀门，主要做截断阀使用，亦可设计成具有调节性阀门，不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
阀门参数
执行标准 名称 设计及制造 结构长度 试压标准 上法兰尺寸 侧法兰尺寸 参照标准 GB/T 12238-2008 GB/T 12221-2008 GB/T 13927-2008 ISO 5211 CLASS150/PN6/PN10/PN16/

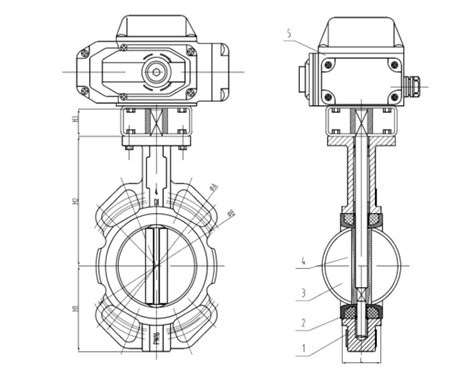

5K/10K/TABLE D/TABLE E零部件信息 名称 阀体 阀座 蝶板 阀轴 电动执行器 材质及说明 球墨铸铁DI EPDM DI 不锈钢410 组件 尺寸信息 DN NPS（英寸） H1 H2 H3 ∅A ∅B L DN50 2" 75 129 32 125 105 43 DN65 2.5" 82 136 32 145 127 46 DN80 3" 99 153 32 160 145 46 DN100 4" 110 167 32 190.5 165 52 DN125 5" 125 193 32 216 200 56 DN150 6" 145 209 32 241.3 225 56 DN200 8" 170 251 40 298.4 280 60 DN250 10" 210 280 45 361.9 350 68 DN300 12" 240 315 45 431.8 400 78 DN350 14" 260 348 45 476.2 445 78 DN400 16" 295.5 392.5 52 540 510 102 DN450 18" 401.5 322.5 52 585 565 114 DN500 20" 451.5 362.5 64 650 620 127 DN600 24" 541.5 428.5 70 770 725 154 DN700 28"
