ZMABS
直接联系
上海巨良电磁阀制造有限公司.
面议
ZMABS
3132
--
口径：15~150mm
特点：等百分比、线性
欧系精装、控制精确、密封性好、设计先进、品质优良
技术精湛、结构优越、流动平稳、响应迅速、替代进口
压降损失小、输出力稳定、流量系数大、通道光滑截面相等
调节范围广、流量特性精度高、顶部导向结构、手轮操作简便
阀体
| 形 式 | 角形单座铸造球型阀 |
| 公称通径 | 20、32、40、50、65、80、100、1 25、150、200mm |
| 公称压力 | PN16、40、64bar |
| 法兰标准 | JB/T79.1-94、79.2-94等 |
| 材 料 | 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
| 阀盖形式 | 螺栓压紧式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |

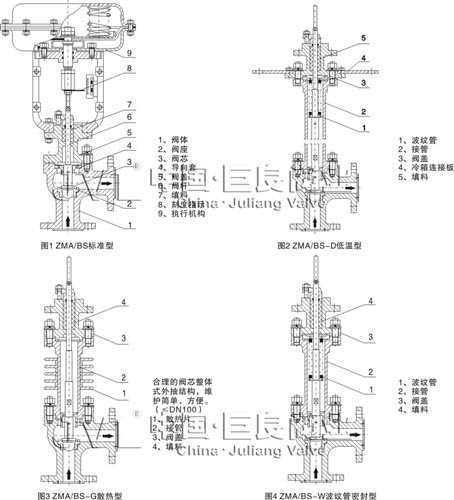

| 结构形式 | （详见图1-图4） |
| 阀内组件 | |
| 阀芯型式 | 单座柱塞型阀芯 |
| 流量特性 | 等百分比特性和线性特性 |
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
| 执行机构 | |||||
| 型 式 | ZHA/B多弹簧薄膜执行机构 | ||||
| 型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140-400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30-70℃ | ||||
| 阀作用形式 |
| 气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
| 附件 |
| 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 性能 | ||||
| 项 目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| 回 差% | ≤3.0 | ≤1.0 | ||
| 死 区% | ≤3.0 | ≤0.4 | ||
| 始终点偏差% | 气开 | 始点 | 土2.5 | ±1.0 |
| 终点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | 土2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄漏量1/h | 0.01%X阀额定容量 | |||
| 可调范围R | 30:1 | |||
| 额定流量系数Kv、额定行程、配用执行机构型号 | ||||||||||||||
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 阀座直径DN（mm） | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | |||||||||
| 配用执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||||
| 允许压差 | ||||||||||||||||
| 公称通径DN (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| 阀座直径DN (mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 执行机构 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||||||
| 作用 方式 | 气源压力 (Kpa) | 弹簧范围 (Kpa) | 允许压差△(bar) | |||||||||||||
| 气关 | 140 | 20~100 | 46.4 | 30.9 | 19.8 | 11.1 | 7.1 | 4.4 | 2.8 | 1.8 | 1.7 | 1.1 | 0.7 | 0.7 | 0.5 | 0.3 |
| 250 | 20~100 | 64 | 64 | 59.4 | 33.4 | 21.4 | 13.1 | 8.4 | 5.3 | 5.1 | 3.3 | 2.1 | 2.2 | 1.5 | 0.9 | |
| 400 | 40-200 | 64 | 64 | 64 | 6.4 | 49.9 | 30.5 | 19.5 | 12.5 | 11.8 | 7.8 | 5 | 5.1 | 3.6 | 2.1 | |
| 气开 | 140 | 20~100 | 64 | 61.9 | 39.6 | 32.3 | 14.3 | 8.7 | 5.6 | 3.5 | 3.4 | 2.2 | 1.7 | 1.5 | 1.1 | 0.6 |
| 250 | 40-200 | 64 | 64 | 64 | 64 | 64 | 56.8 | 36.4 | 23 | 22.1 | 14.3 | 9.1 | 9.5 | 6.6 | 3.7 | |
| 400 | 80-240 | 64 | 64 | 64 | 6.4 | 64 | 64 | 50.4 | 31.8 | 30.6 | 19.8 | 12.6 | 13.2 | 9.2 | 5.2 | |
| 备注：对于波纹管密封调节阀，**允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar. | ||||||||||||||||
ZMABS薄膜角形气动调节阀，由气动薄膜多弹簧执行机构和角形阀组成。角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
