JL600-Q1系列气动球阀

直接联系

上海巨良电磁阀制造有限公司.

产品规格型号
参考报价:

面议

关注度:

5716

范围(量程或细度):

--

产品介绍

JL600-Q1系列气动球阀

口径:N15~200mm
特点:防爆、开关、定位器

  •   响应迅速、流通性好、品质优良、启闭力矩小、寿命长

  •   欧系精装、技术精湛、密封可靠、应用广泛、替代进口

  •   球阀高平台结构、ISO5211连接标准、安装更加专业和方便

  •   双向密封、介质任意流向、自动补偿、自洁功能、可适用纤维和微小

  • 颗粒的悬浊液及粘性介质



技术规范
设计标准 GB/12237
结构长度 法兰链接 GB/12221
连接法兰尺寸 GB/9113、JB/T79
实验和检验 GB/T13927、JB/T9092
备注:系列球阀结构长度及连接尺寸可根据客户要求设计制造
技术参数
公称通径 DN15-200mm
连接方式 法兰
气缸配置 JLAT系列、JLGT系列及进口执行器系列
气缸形式 双作用、单作用(弹簧复位)
控制方式 二位切断(开关型)、调节型、三段式(开度可选)
公称压力 16、25、40bar(如需更高压力订货时请注明)
气源压力 双作用:4~8bar、单作用:5~8bar
介质温度 W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)
备注:其它特殊密封材质或特殊温度亦可根据客户要求设计制造

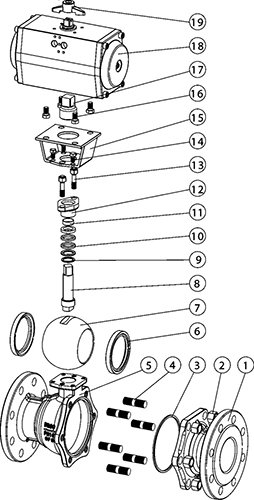

主要零件材质表
序号 零件名称 材质 序号 零件名称 材质

C P4 P6 C P4 P6

1 右阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 11 衬套 PTFE.复合轴承

2 螺母 35 ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 12 压盖 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti

3 垫片 PTFE.石墨金属复合垫 13 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti

4 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti 14 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti

5 阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 15 连接支架 1Gr18Ni9Ti 1Gr18Ni9Ti 1Gr18Ni9Ti

6 阀座 PTFE.尼龙.对位聚苯.金属硬密封 16 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti

7 球体 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 17 连接套 35 1Gr18Ni9Ti 1Gr18Ni9Ti

8 阀杆 1Gr13 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 18 气动装置 挤压铝合金

9 垫片 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 19 位置指示器 塑料 塑料 塑料

10 填料 PTFE.柔性石墨


备注:其它特殊密封材质或特殊温度亦可根据客户要求设计制造

JL600-Q1系列气动球阀是工业自动化控制系统中的重要执行机构,可远距离集中控制能满足计算机程控的需要;如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用,也是国防建设、科技建设的**产品。
