JL600-D2气动对夹式硬密封蝶阀

JL600-D2

直接联系

上海巨良电磁阀制造有限公司.

产品规格型号
参考报价：

面议

型号：

JL600-D2

关注度：

4438

范围（量程或细度）：

--

产品介绍

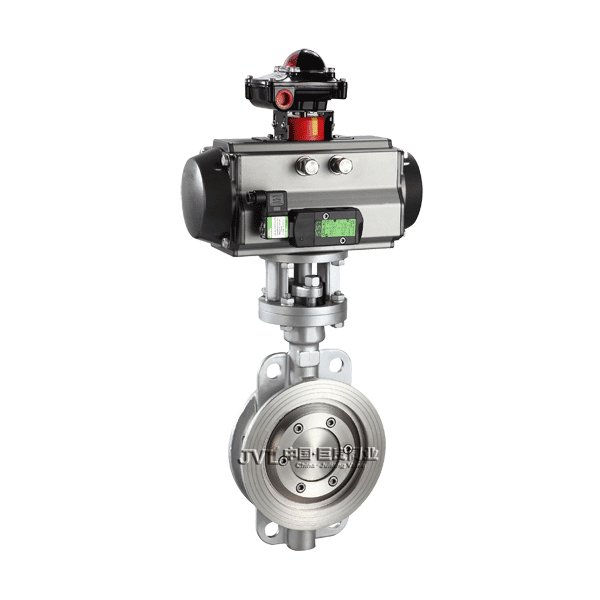

JL600-D2气动对夹式硬密封蝶阀

口径：DN50~800mm
特点：防爆、开关、定位器

  •  国产精品、技术精湛、应济适用

  •  通道流畅、运动平稳、应用广泛

  •  启闭扭矩小、操作灵活方便、省力节能

  •  耐高温、耐高压、耐腐蚀、耐磨损、使用寿命长

  •  三维偏心原理设计、蝶板开启瞬间分离密封面

  •  多层次密封结构、密封性能**

技术规范


设计依据GB标准ANSI标准
设计标准GB/12238API609
结构长度对夹式链接GB12221ANSI B16.10 ANSI B16.5(2-24")
连接法兰尺寸GB/9113、JB/T79ANSI B16.47(26-32")
实验和检验JB/T9092API598
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造
技术参数
公称通径DN50~800mm
连接方式对夹式
气缸选配JLAT系列、JLGT系列、JLAW系列、进口执行器系列
气缸形式双作用、单作用（弹簧复位）
控制方式开关型、调节型、三段式（开度可选）
公称压力16、25、40bar（如需更高压力订货时请注明）
气源压力双作用:4~8bar、单作用:5~8bar
介质温度W1:-40~180℃、W3：-30~425℃、W4：-40~425℃
环境温度标准型:-20~80℃
阀体材质碳钢（C）、不锈钢（P4、P6）
密封材质聚四氟乙烯（F）、金属硬密封（H）、硬质合金（Y）
备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型
附件选型
电磁阀双作用选二位五通、单作用二位五通、单电控双电控订货时注明
气源处理三联件对气源进行稳压、过滤、气缸润滑
限位开关远程反馈开关信号
手操机构可实现手动开、关阀门
定位器输入模拟量信号（4-20mA或者0-10V），调节阀门开度
备注以上附件不是标准配件，如需配置订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级

主要零件材质表
序号零件名称材质序号零件名称材质
CP4P6CP4P6
1内六角螺丝

1Gr18

Ni9Ti

1Gr18Ni9Ti

1Cr18Ni

12Mo2Ti

11阀体WCB

ZG1Cr18

Ni12Mo2Ti

ZG1Cr18Ni

12Mo2Ti

2阀盖WCB1Gr18Ni9Ti

ZG1Cr18

Ni12Mo2Ti

12阀杆1Cr131Gr18Ni9Ti

1Cr18Ni12

Mo2Ti

3垫片

1Gr18

Ni9Ti

1Gr18Ni9Ti

1Cr18Ni

12Mo2Ti

13连接支架WCBWCBWCB
4阀座

PTFE.

不锈钢+柔性石墨

14键454545
5垫片

1Gr18

Ni9Ti

1Gr18Ni9Ti

1Cr18Ni

12Mo2Ti

15衬套PTFE.复合轴承
6蝶板WCB

ZG1Cr18Ni

12Mo2Ti

ZG1Cr18

Ni12Mo2Ti

16填料PTFE.柔性石墨
7圆柱销451Gr18Ni9Ti

1Cr18Ni

12Mo2Ti

17压盖WCB

ZG1Cr

18Ni9Ti

ZG1Cr18Ni

12Mo2Ti

8下盖WCB

ZG1Cr18Ni

12Mo2Ti

ZG1Cr18

Ni12Mo2Ti

18气动装置挤压铝合金
9垫片PTFE.不锈钢+柔性石墨19位置指示器塑料
10衬套PTFE.复合轴承
备注：其他零部件及密封圈的材质亦可根据实际工况或客户要求设计选型
