ZMAQ、ZMAX型
面议
ZMAQ、ZMAX型
2236
--
产品型号:ZMAX|ZMAQ
公称通径:DN25~300mm
公称压力:PN1.6,4.0,6.4(常温型)4.0,6.4(中温型)MPa
工作温度:-30~70℃
适用介质:水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,液化气
适用温度:-20~+200℃、-40~+250℃(常温型)、-40~+450℃(中温型)
连接形式:法兰式
主要材质:碳钢、不锈钢

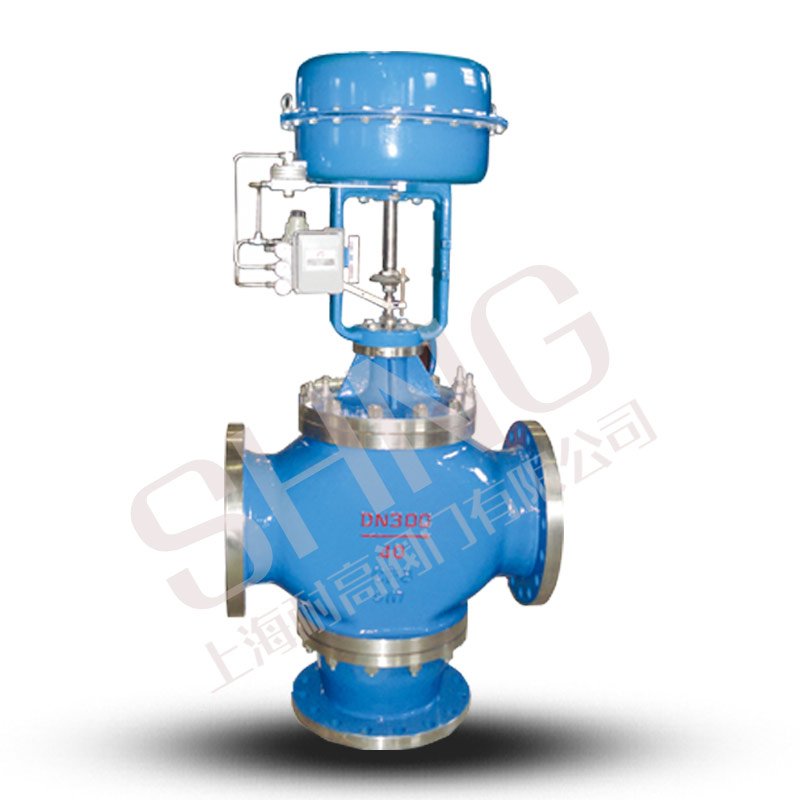

ZMAQ、ZMAX型气动三通调节阀有合流和分流两种作用方式。阀芯结构采用贺筒薄壁窗口,并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通的一全三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。
主要技术参数和性能指标
1、调节机构主要技术参数
公称通径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 80 | 100 | 125 | 480 | 200 | 250 | 300 | ||||||
额定流量 系数Kv | 合流 | 8. 5 | 13 | 21 | 34 | 52 | 85 | 135 | 200 | 340 | 535 | 800 | 1260 |
分流 | 85 | 1. 5 | 200 | 340 | 535 | 800 | 1260 | ||||||
公称压力PN (MPa) | 1. 6, 4. 0, 6. 4 (常温型)4.0,6.4 (中温型) | ||||||||||||
行程DN (mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直线 | ||||||||||||
介质温度1 | -15~ + 200、-40~250 (常温型) -40~ + 450 (中温型) | ||||||||||||
法兰尺寸 | 铸钢法兰尺寸按JB78 铸钢法兰尺寸按JB79 | ||||||||||||
法兰型式 | 法兰密封面型式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式 | ||||||||||||
阀体材质 | HT200、 WCB, ZG1Cr18Ni9Ti | ||||||||||||
阀芯材质 | 1Cr18Ni9Ti | ||||||||||||
上阀盖型式 | 普通式(常温型),热片式(中温型) | ||||||||||||
可调比R | 30:1 |
2、执行机构主要技术参数
型号 | ZMB-3 | ZMB-4 | ZMB-5 | ZMB-6 |
有效面积cm2 | 400 | 630 | 1000 | 1600 |
行程 | 16,25 | 40 | 60 | 100 |
弹簧范围KPa | 20~100;40~200;20~60;60~100;80~240 |
3、性能指标
项目 | 不带定位器 | 带定位器 | ||
基本误差% | ±6 | ±1. 5 | ||
回差% | 5 | ≤1. 5 | ||
死区% | 4 | ≤0. 6 | ||
始终点偏差% | 气开 | 始点 | ±2. 5 | ±1. 5 |
终点 | ±6.0 | |||
气关 | 始点 | ±6.0 | ||
终点 | ±2.5 | |||
额定行程偏差% | ±2.5 | |||
允许汇漏量1/h | 10-3X阀额定容量 |
注:一般均应带定位器
4、允许压差 Kpa
气源压力MPa | 弹簧范围KPa | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
0. 14MPa | 20~100 | 1220 | 750 | 500 | 300 | 300 | 200 | 120 | 120 | 80 | 50 | 50 | 25 |
5、可配附件
定位器、手轮机构、空气过滤减压器等。
6、主要零件材料
零件名称 | 材料 | 温度范围 |
阀体 上、下阀盖 | Ht200 | -15~+200℃ |
WCB | -29~+250℃ | |
ZG1Cr18Ni9Ti | -40~+550℃ | |
阀座、阀芯、阀杆 | 1Cr18Ni9 | -40~550℃ |
密封垫 | 橡胶石棉板 | |
不锈钢缠绕垫 | ||
填料 | 聚四氟乙烯 | |
上下膜盖 | A3钢板 | |
螺栓、螺柱 | 35CrMoA | |
螺母 | 35 | |
支架、顶盘 | HT200、WCB、ZG1Cr18Ni9T | |
压缩弹簧 | 60Si2Mn | |
波纹薄膜 | 5860胶夹480D尼龙66网眼布 |
7、外形尺寸
公 称通径 | 合流 | 分流 | ||||||||||||||||
行 | D | L | H1 | H2 | L | H1 | H2 | |||||||||||
PN MPa | PN MPa | PN MPa | PN MPa | |||||||||||||||
1. 6 | 4. 0 | 6. 4 | 常温型 | 中温型 | 1. 6 | 4. 0 | 6. 4 | 1. 6 | 4. 0 | 6. 4 | 常温型 | 中温型 | 1. 6 | 4. 0 | 6. 4 | |||
25 | 16 | 325 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 150 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 160 |
32 | 16 | 325 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 |
40 | 25 | 325 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 |
50 | 25 | 325 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 |
65 | 40 | 410 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 |
80 | 40 | 410 | 300 | 310 | 320 | 879 | 1042 | 210 | 230 | 240 | 300 | 310 | 320 | 885 | 1050 | 225 | 250 | 265 |
100 | 40 | 410 | 350 | 360 | 370 | 873 | 1036 | 220 | 250 | 260 | 350 | 360 | 370 | 900 | 1060 | 245 | 275 | 285 |
125 | 60 | 495 | 410 | 430 | 440 | 1029 | 1244 | 260 | 300 | 300 | 410 | 430 | 440 | 1050 | 1265 | 285 | 320 | 325 |
150 | 60 | 495 | 450 | 465 | 475 | 1046 | 1261 | 280 | 320 | 320 | 450 | 465 | 475 | 1060 | 1275 | 305 | 340 | 345 |
200 | 60 | 495 | 550 | 560 | 570 | 1075 | 1290 | 320 | 380 | 380 | 550 | 560 | 570 | 1105 | 1320 | 350 | 400 | 410 |
250 | 100 | 600 | 635 | 660 | 670 | 1451 | 1320 | 474 | 474 | 635 | 660 | 670 | 1525 | 2800 | 540 | 540 | ||
300 | 100 | 600 | 720 | 740 | 770 | 1512 | 1560 | 584 | 584 | 720 | 740 | 770 | 1545 | 1820 | 612 | 612 |
注:公称通径小于80的分流阀采用同口径的合流阀代替。
