T968Y
直接联系
上海耐高阀门有限公司
上海
面议
T968Y
2075
--
产品型号：T968Y
公称通径：DN50~300mm
公称压力：PN2.5~6.4MPa
工作温度：常温
适用介质：蒸汽、水、油、气体
适用温度：≤450℃
连接形式：焊接
主要材质：WCB、WC6、20CrMo
设计标准：GB/T17213
检验标准：GB/T4213
一、工作原理

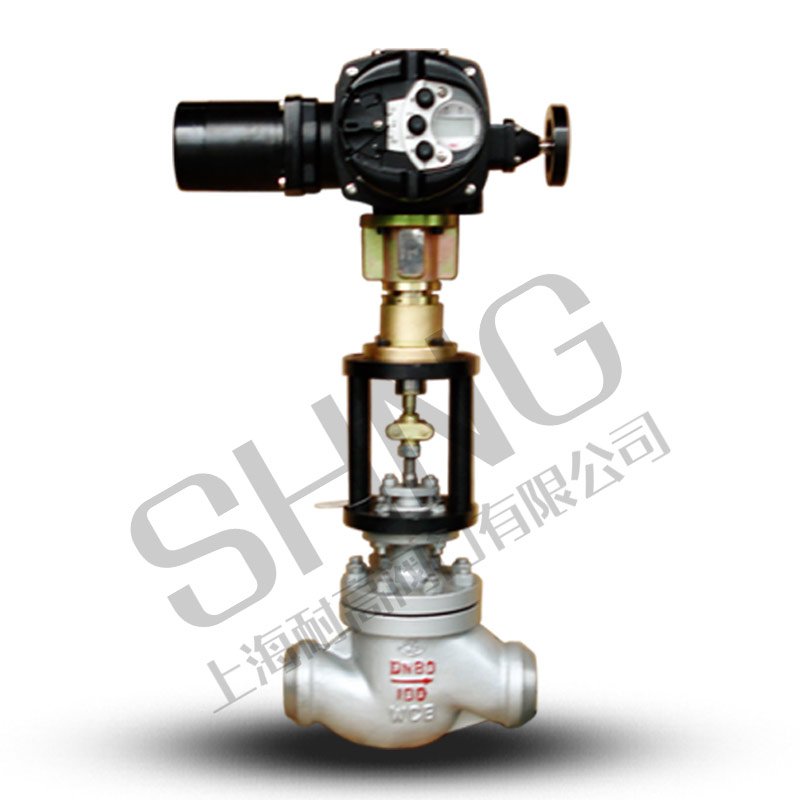

T968Y电动智能型调节阀是由电动执行机构和疏水调节阀两部分组成。电动调节阀输入是调节器送来的直流电信号，经伺服放大器放大后来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个输入信号相对应的位置上，完成伺服调节任务。
三、主要技术参数
| 公称通径ＤＮ(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| 流量特性 | 近似线性、近似等百分比 | ||||||
| 公称压力PＮ(ＭPa) | 2.5/6.4 | ||||||
| 连接型式 | 焊接 | ||||||
| 配用执行机构 | ＺＫＤ型 | ||||||
| 行程L(mm) | 57.6 | 88.2 | |||||
| **压差△Ｐ(MPa) | 0.5/3 | ||||||
| 额定流量系数Cv | 44 | 99 | 175 | 395 | 640 | 1000 | 1440 |
| 工作温度(℃) | ≤450 | ≤450 | |||||
| 使用介质 | 水 | ||||||
注：
1、该型号还有法兰式、直角式、和法兰直角式
2、也可配气动执行机构或HQ智能型执行机构
四、主要技术性能指标
| 项目 | 技术性能指标 | ||||||
| 基本误差(%) | 不超过±2.5 | ||||||
| 回差(%) | ≤1.5 | ||||||
| 死区(%) | ≤3 | ||||||
| 泄漏量 | 0.01％×阀额定容量 | ||||||
五、阀门主要材料
| 名称 | 材料 | ||||||
| 阀体 | WCB、WC6、20CrMo | ||||||
| 阀芯 | 316不锈钢 | ||||||
| 笼罩 | 17-4PH | ||||||
| 阀杆 | 17-4PH | ||||||
| 阀座 | 316不锈钢 | ||||||
六、外形尺寸
| 公称通径DN(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H(mm) | 860 | 918 | 918 | 918 | 1460 | 1690 | 1690 |
| H1(mm) | 120 | 248 | 248 | 248 | 360 | 470 | 470 |
| L(mm) | 300 | 372 | 372 | 372 | 490 | 610 | 610 |
| D1(mm) | 90 | 150 | 180 | 200 | 244 | 355 | 420 |
| D2(mm) | 76 | 104 | 127 | 168 | 210 | 270 | 320 |
| D3(mm) | 50 | 80 | 100 | 140 | 180 | 230 | 270 |
