10D系列气动多孔式套筒调节阀
面议
金锋流体

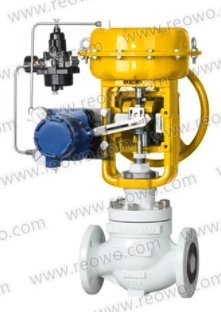

10D系列气动多孔式套筒调节阀
415
产品描述
10D系列多孔式套筒调节阀,采用流体压力平衡型阀芯结构,与10T系列套筒调节阀相比,按不同调节特性设计的多孔式套筒,起到了降噪、抗冲刷、防空化的作用;其整体式的套筒与平衡密封环组成的双导向阀内件结构,动态稳定性得到提高,使阀内件承受的工作压差亦得以显著的改善;模块化的阀内件组合,十分便利于阀内件的更新,是一种简易型降压降噪套筒调节阀。如该系列不能满足流体条件,可选用10S系列多级降压型套筒调节阀。
规格参数
驱动类型:气动,电动
公称通径:NPS 1 1/2”~24”(DN40~DN600)
公称压力:Class150~Class600(PN16~PN100)
温度范围:-196℃~540℃
材料范围:碳钢,不锈钢,双相不锈钢,Inconel,Monel,Hastelloy,Ti等
泄漏等级:ANSI IV级、Ⅴ级
阀盖类型:标准型 ,伸长型,低温型,波纹管型
主要应用:气体或液体介质,无固体颗粒的较高压差工况场合。
产品特点:能承受较高工作压差,优良的动态稳定性,多孔式套筒结构具备一定的降噪音、抗冲刷、抗气蚀功能。
