ZJHP
直接联系
永嘉庆达自控阀门有限公司
面议
ZJHP
3454

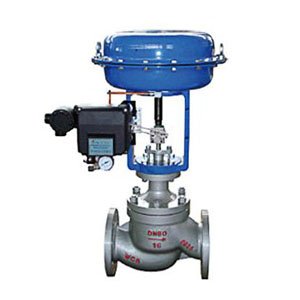

ZJHP精小型气动薄膜单座调节阀，又称气动薄膜单座调节阀、气动单座调节阀、单座调节阀，属于气动调节阀。由气动多弹簧执行机构和精小型阀体组成。多弹簧执行机构高度低、重量轻、装配简便，精小型阀体结构紧凑、流道通畅，具有较大的流量系数。适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。 ZJHP精小型气动薄膜单座调节阀，又称气动薄膜单座调节阀、气动单座调节阀、单座调节阀，属于气动调节阀。
| 公称通径DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
| 阀座直径do (mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 6300 | 900 | 1400 | |
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| 公称压力(MPa) | 1.6，2.5、4.0、6.4MPa | ||||||||||||||||
| 阀体可选材质 | WCB、CF8,CF3,CF3M,CF8M | ||||||||||||||||
| 阀芯可选材质 | 304,316 | ||||||||||||||||
| 流量特性 | 等百分比特性，线性特性和快开特性 | ||||||||||||||||
| 基本误差% | 不带定位器±5% ,带定位器±1% | ||||||||||||||||
| 回差% | 不带定位器±3% ,带定位器1% | ||||||||||||||||
| 死区% | 不带定位器±3%,带定位器0.4% | ||||||||||||||||
| 允许泄漏量 | ≤额定流量x10-4 | ||||||||||||||||
| 可调范围 | 50:1 | ||||||||||||||||
| 环境温度℃ | -40~+85 | ||||||||||||||||
| 公称压力/介质温度/阀体材料 | 1.6MPa | 常温-20℃~＋200℃/ 铸铁HT200 | |||||||||||||||
| 4.0MPa | 常温-20℃~＋200℃/ 铸钢WCB, 铸不锈钢CF8,CF3 | ||||||||||||||||
| 中温-40℃~＋450℃/ 铸钢WCB, 铸不锈钢CF8,CF3 | |||||||||||||||||
| 6.4MPa | 常温-20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3 | ||||||||||||||||
| 中温-40℃~＋450℃/ 铸钢WCB, 铸不锈钢CF8,CF3 | |||||||||||||||||
| 零件名称 | 材料 | 温度范围 |
| 阀体上阀盖 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
| 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ |
| 0Cr18Ni12Mo2Ti | -250～550℃ | |
| 填 料 | 聚四氟乙烯 | -40～200℃ |
| 膜 片 | 丁晴橡胶夹增强涤沦织物 | |
| 压缩弹簧 | 60Si2Mn | |
| 膜 盖 | A3 |
阀体
| 型式 | 直通单座铸造球型阀 |
| 公称通径 | 20、25、32、40、50、65、80、100、125、150、200mm |
| 公称压力 | PN1.6、4.0、6.4MPa |
| 法兰标准 | JB/T79.1-94、79.2-94等 |
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
| 上阀盖 | 标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 结构形式 | (详见图1~图5) |
阀内组件
| 阀芯型式 | 单座柱塞型阀芯 |
| 流量特性 | >等百分比特性和线性特性 |
| 材料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
执行机构
| 型式 | ZHA/B多弹簧簿膜执行机构 | ||||
| 型号 | >ZHA/B-22 | >ZHA/B-23 | >ZHAB-34 | >ZHA/B-45 | >ZHA/B-56 |
| 有效面积cm2 | >350 | >350 | >560 | >900 | >1400 |
| 行程mm | >10、16 | >25 | >40 | >40、60 | >100 |
| 弹簧范围Kpa | 20～100(标准)、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±2.5 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死 区% | ≤3.0 | ≤0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 终点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄 露 量l/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30:01 | |||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 阀座直径dN(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 1.2 | 2 | 3.2 | 5 | 8 | 13 | 22 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||
| 配用执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||||
注：1、允许压差确定依据:)标准弹簧20-100KPa；2)阀关闭P2=0； 3)流向为底进高出；
2、对于波纹管密封调节阀，**允许压差为1.0MPa，表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。
