Q347F型PN16~PN64
2577
--
适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
产品用途】

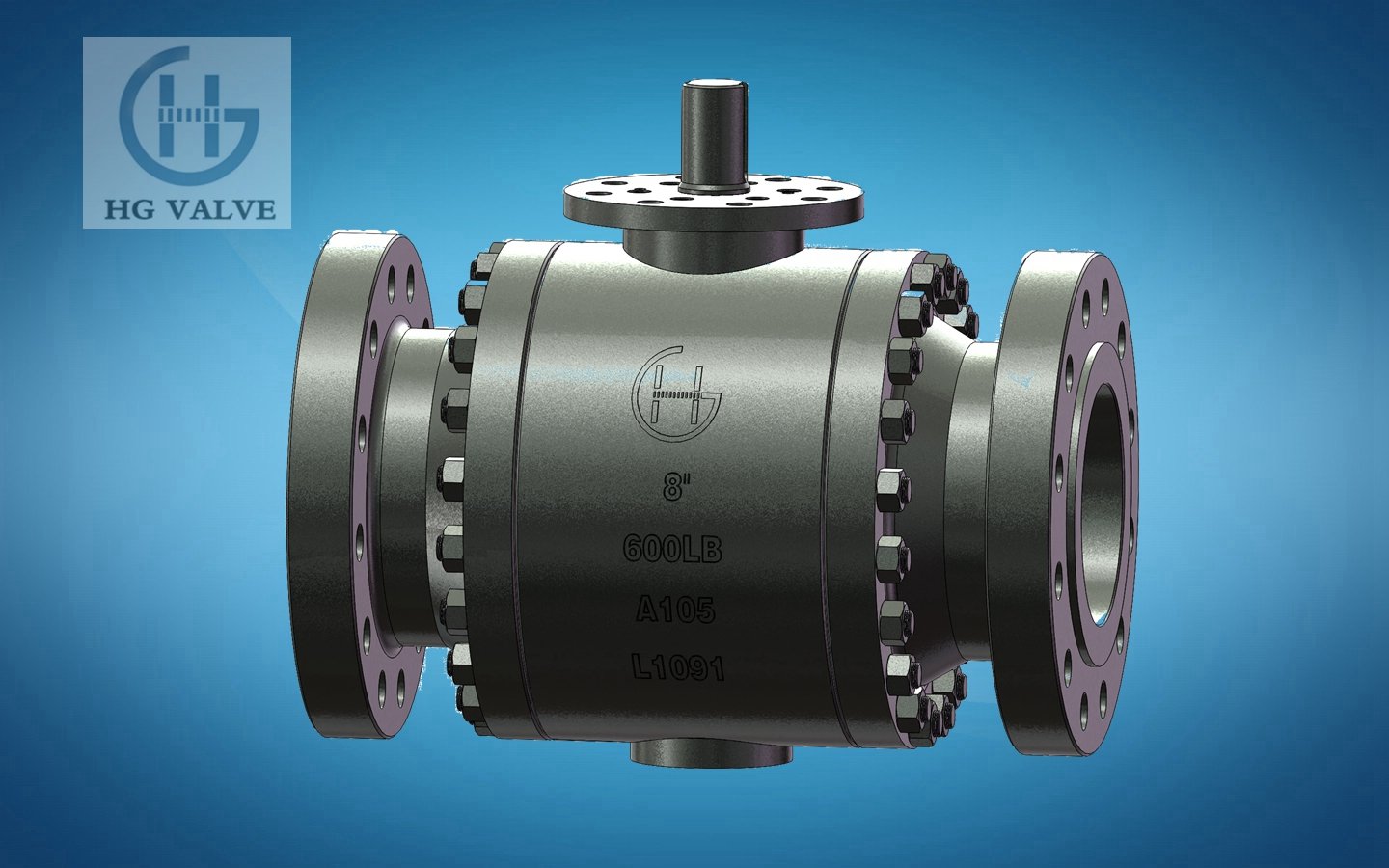

Q347F型PN16~PN64锻钢固定球阀用于Class150~Class1500、PN16~PN64、JIS10K~JIS20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
【产品特点】
1、在各种阀门中，球阀的流动阻力*小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
【性能参数】
工作压力（MPa） | 1.6~25.0 | ||
适用温度（℃） | ≤180 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
材料 | 阀体、阀盖 | 碳素钢铸钢 | 铬镍系不锈钢 |
球体、阀杆 | 铬/铬镍/铬镍钼系不锈钢 | 铬镍系不锈钢 | |
密封圈 | 柔性石墨垫圈/316＋柔性石墨垫圈 | ||
填料 | 聚四氟乙烯 | ||
【主要连接尺寸】
PN | DN | L | D | K | d | Y | b | Z-d0 | Ws | Hs | Hw | Hd |
1.6MPa | 40 | 165 | 145 | 110 | 85 | - | 16 | 4-18 | 230 | 135 | - | - |
50 | 203 | 160 | 125 | 100 | - | 16 | 4-18 | 260 | 150 | - | - | |
65 | 222 | 180 | 145 | 120 | - | 18 | 4-18 | 350 | 180 | - | - | |
80 | 241 | 195 | 160 | 135 | - | 20 | 8-18 | 500 | 195 | - | - | |
100 | 305 | 215 | 180 | 155 | - | 20 | 8-18 | 650 | 245 | 310 | 420 | |
125 | 356 | 245 | 210 | 185 | - | 22 | 8-18 | 800 | 270 | 330 | 440 | |
150 | 394 | 280 | 240 | 210 | - | 24 | 8-23 | 1000 | 295 | 390 | 470 | |
200 | 457 | 335 | 295 | 265 | - | 26 | 12-23 | - | - | 440 | 510 | |
250 | 533 | 405 | 355 | 320 | - | 30 | 12-25 | - | - | 490 | 560 | |
300 | 610 | 460 | 410 | 375 | - | 30 | 12-25 | - | - | 530 | 600 | |
350 | 686 | 520 | 470 | 435 | - | 34 | 16-25 | - | - | 620 | 670 | |
400 | 762 | 580 | 525 | 485 | - | 36 | 16-30 | - | - | 675 | 720 | |
450 | 864 | 640 | 585 | 545 | - | 40 | 20-30 | - | - | 740 | 790 | |
500 | 914 | 705 | 650 | 608 | - | 44 | 20-34 | - | - | 825 | 870 | |
600 | 1067 | 840 | 770 | 获取更多信息，请访江苏恒工阀门科技有限公司 网站
|
