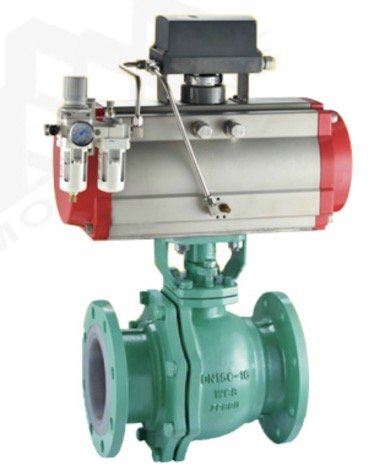

Q641F气动衬氟调节球阀
688
Q641F气动衬氟调节球阀产品概述
Q641F气动衬氟调节球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供zui大的流量，并可用于扫线清洗或隔离输送的管道。
耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
Q641F气动衬氟调节球阀主要技术参数
Q641F气动衬氟调节球阀 阀体及内件
阀体形式 | 两段式铸造阀体(内衬四氟) |
公称通径 | DN15～DN400 |
公称压力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法兰标准 | GB、JB、HG、JIS、ANSI、DIN |
连接形式 | 法兰式 |
压盖型式 | 螺栓压紧式 |
适用温度 | -40～+180℃ |
球体形式 | "O"型全衬氟球体 |
流量特性 | 近似快开特性 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
Q641F气动衬氟调节球阀执行机构
执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -20～+90℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
