Q41F天然气专用球阀
直接联系
上海五岳泵阀集团有限公司
上海
面议
五岳泵阀

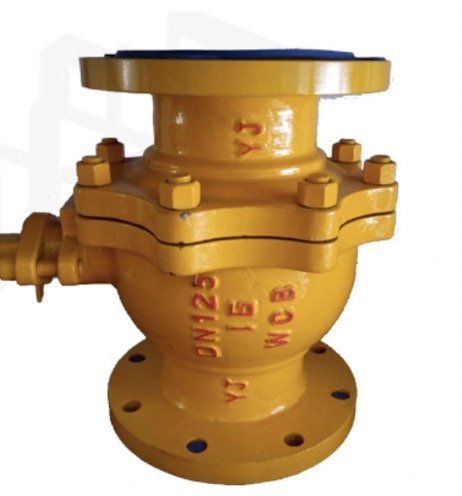

Q41F天然气专用球阀
630
产品说明
Q41F天然气专用球阀该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。
主要设计参数
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MP。
主要性能参数
| 公称压力 | 壳体试验 | 密封试验 | 适用介质 | 适宜温度 |
| 1.6 | 2.4 | 1.76 | 液化气、天然气等 | -40~+80℃ |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
主要零件材料
| 阀体、阀盖 | 阀杆、球体 | 密封面 | 填料 |
| WCB/不锈钢 | 不锈钢 | 不锈钢和聚四氟乙烯 | 聚四氟乙烯 |
外形结构图
