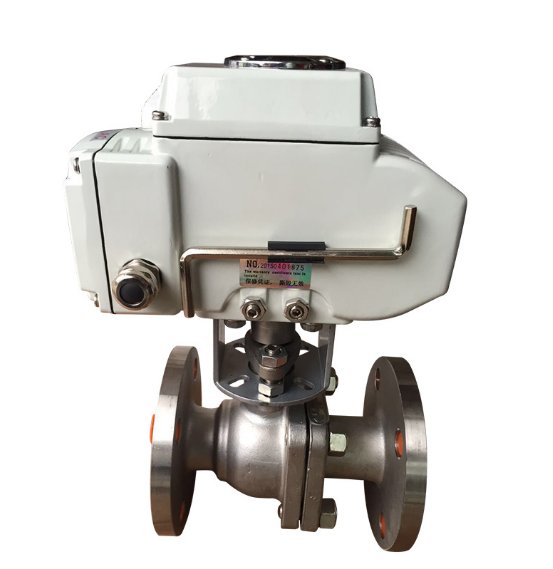

电动不锈钢球阀产品说明

Q941F、Q941Y 型PN16~PN63 不锈钢电动球阀：电动驱动、法兰连接形式、浮动球直通式，阀座密封面材料有氟塑料(Q941F)、硬质合金(Q941Y)，公称压力PN16~PN63、公称尺寸DN15~DN300、适用温度为-29~450℃，阀体材料有碳素钢、不锈钢和合金钢。

Q941F、Q941Y 型PN16~PN63 不锈钢电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由UNIC、PSQ、HQ、DHL等电动执行器（也可根据用户要求配置其他型号电子式电动执行机构）与短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA 信号及220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能好等特点。

电动不锈钢球阀执行机构:

1.功能强劲:智能型、调节型、开关式。

2.体积小巧：体积仅相当于同类产品的35%左右。

3.使用方便：采用单相电源，接线简单；采用的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。

4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

5.智能数控：内置模块采用计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和定位。

也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器、

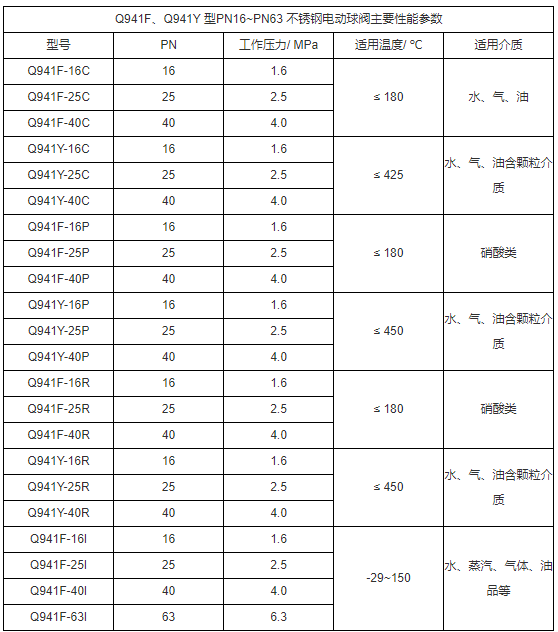

电动不锈钢球阀产品性能参数

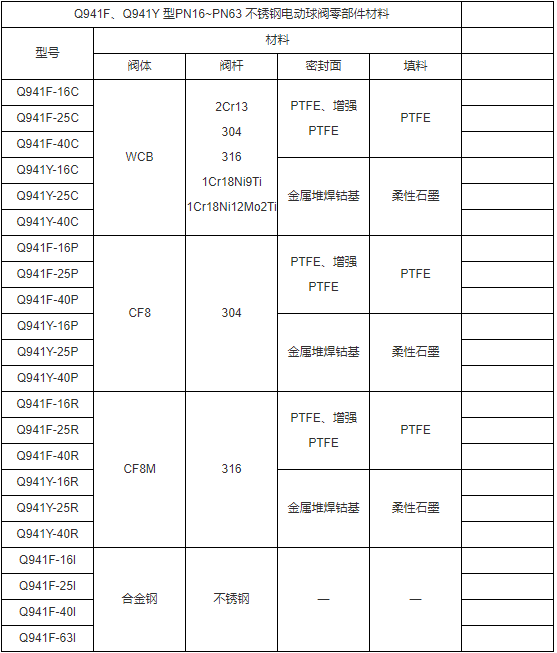

电动法兰球阀产品零部件材料

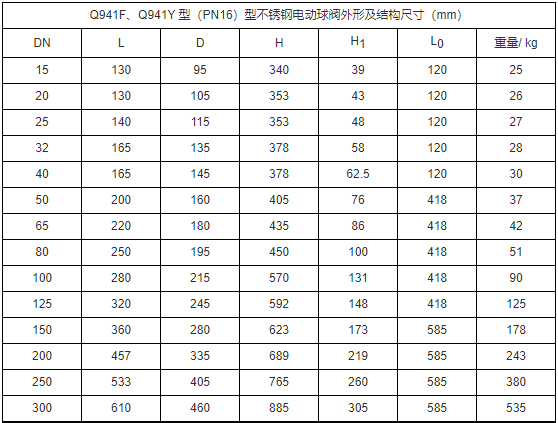

电动不锈钢球阀产品外形及结构尺寸
