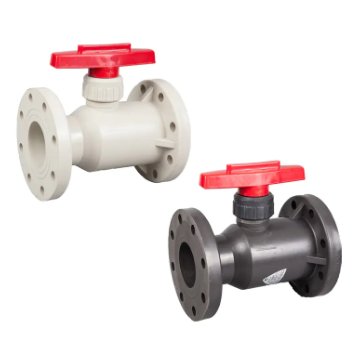

法兰球阀
直接联系
宁波宝蒂塑胶阀门有限公司
浙江
面议
宝蒂塑胶阀门
法兰球阀
897
产品特点：
● 我们在1992年发明设计了一体法兰球阀。
● 无金属配件，PTFE 密封，法兰连接，适用范围广。
● 外漏点少，快速启闭。
● 可选配带锁(全开或全关)的法兰球阀。
编号No. | 零部件 | 材料 |
1 | 阀体 | FRPP,PPH,UPVC,CPVC,PVDF |
2 | 球密封 | PTFE |
3 | 球 | FRPP,PPH,UPVC,CPVC,PVDF |
4 | 内塞 | FRPP,PPH,UPVC,CPVC,PVDF |
5 | 阀杆密封 | PTFE |
6 | 定位压紧 | FRPP,PPH,UPVC,CPVC,PVDF |
7 | 压紧螺帽 | FRPP,PPH,UPVC,CPVC,PVDF |
8 | 阀杆 | FRPP,PPH,UPVC,CPVC,PVDF |
9 | 手柄 | ABS |
产品尺寸表（mm）
DN | D1(mm) | D(mm) | L(mm) | h(mm) | n | φ(mm) | 工作压力(Mpa) | ||||||||
DIN | JIS | ANSI | HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | FRPP/PPH | UPVC/CPVC | PVDF | ||||
15 | 95 | 65 | 70 | 60 | 100 | 15 | 4 | 4 | 4 | 14 | 15 | 16 | 1.0 | 1.6 | 1.6 |
20 | 105 | 75 | 75 | 70 | 120 | 17 | 4 | 4 | 4 | 14 | 15 | 16 | 1.0 | 1.6 | 1.6 |
25 | 115 | 85 | 90 | 79 | 140 | 17 | 4 | 4 | 4 | 14 | 15 | 16 | 1.0 | 1.6 | 1.6 |
32 | 135 | 100 | 100 | 89 | 160 | 18 | 4 | 4 | 4 | 18 | 19 | 16 | 1.0 | 1.6 | 1.6 |
40 | 145 | 110 | 105 | 98 | 165 | 18 | 4 | 4 | 4 | 18 | 19 | 16 | 1.0 | 1.0 | 1.6 |
50 | 160 | 125 | 120 | 121 | 180 | 20 | L | 4 | 4 | 18 | 19 | 19 | 1.0 | 1.0 | 1.6 |
65 | 180 | 145 | 140 | 140 | 220 | 22 | 4 | 4 | 4 | 18 | 19 | 19 | 1.0 | 1.0 | 1.0 |
80 | 195 | 160 | 150 | 152 | 250 | 25 | 8 | 8 | 4* | 18 | 19 | 19 | 1.0 | 1.0 | 1.0 |
100 | 215 | 180 | 175 | 190 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 | 1.0 | 1.0 | 1.0 |
125 | 245 | 210 | 210 | 216 | 325 | 28 | 8 | 8 | 8 | 18 | 19 | 22 | 0.6 | 0.6 | 1.0 |
150 | 280 | 240 | 240 | 241 | 365 | 30 | 8 | 8 | 8 | 22 | 23 | 22 | 0.6 | 0.6 | 1.0 |
200 | 335 | 295 | 290 | 298 | 405 | 35 | 8 | 12* | 8 | 22 | 23 | 22 | 0.3 | 0.3 | 0.6 |
250 | 400 | 350 | 355 | 362 | 500 | 38 | 12 | 12 | 12 | 22 | 25 | 26 | 0.3 | 0.3 | 0.4 |
300 | 455 | 400 | 400 | 432 | 600 | 40 | 12 | 16* | 12 | 22 | 25 | 26 | 0.3 | 0.3 | 0.3 |
