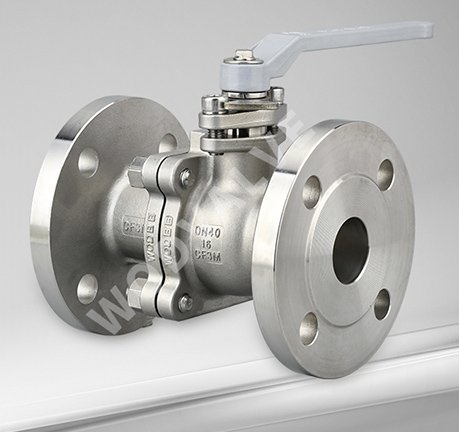

Q41化工部法兰球阀
直接联系
浙江沃鼎流体设备科技有限公司
浙江
面议
沃鼎流体
Q41化工部法兰球阀
676
主要尺寸
| DN | d | D | D1 | D2 | T | f | L±1.5 | W | Z-M |
| 15 | 15 | 95 | 65 | 46 | 14 | 2 | 132 | 129 | 4-14 |
| 20 | 20 | 105 | 75 | 56 | 14 | 2 | 142 | 132 | 4-14 |
| 25 | 24 | 115 | 85 | 61 | 14 | 2 | 147.5 | 160 | 4-14 |
| 32 | 32 | 135 | 100 | 77 | 15 | 2 | 168 | 160 | 4-18 |
| 40 | 38 | 141 | 110 | 81 | 15 | 2 | 177 | 185 | 4-18 |
| 50 | 50 | 157 | 125 | 90 | 17 | 2 | 198 | 185 | 4-18 |
| 65 | 64 | 176.5 | 144 | 114 | 17 | 2 | 220 | 220 | 4-18 |
| 80 | 78 | 190 | 160 | 130 | 17 | 2 | 250 | 220 | 8-19 |
| 100 | 98 | 211 | 180 | 150 | 20 | 2 | 280 | 298 | 8-19 |
产品说明
该球阀结构：由阀体，阀盖结合球芯组装而成，球芯利用阀杆连接，轴旋转90度可实现开启关闭作用。主要用于管道开关，紧急切断，也可以设计球芯V型开口达到流量调节功能。
