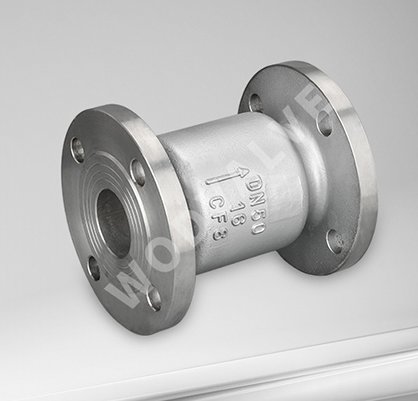

H42W法兰立式止回阀
683
H42W法兰立式止回阀执行标及性能规范
| 公称通径 | DN8-DN100、1/2"-12" |
| 公称压力 | PN4 MPA |
| 壳体强度试验压力 | PN6 MPA |
| 低压气密试验压力 | 0.8MPA |
| 适用介质 | 水、油、气、硝酸类、醋酸类 |
| 设计及制造标准 | ANSI B16.34、GB/T-12224-2015 |
| 试验标准 | API598、GB/T13927-2008、EN12516-3 |
| 螺纹标准 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
主要配件材料表
| 零件名称 | 材质 | |
| 不锈钢 | 铸钢 | |
| 阀体 | CF8 | WCB |
| 阀瓣 | CF8 | 2Cr13 |
| 垫片 | PTFE | 304+石墨 |
| 阀座 | CF8 | 2Cr13 |
| 阀盖 | CF8 | WCB |
| PN | DN | H | D | D1 | D2 | b | f | Z-φd |
| 2.5MPa 4.0MPa | 32 | 120 | 135 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
| 50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
| 65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
| 80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
| 100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
| 125 | 250 | 270 | 220 | 188 | 28 | 3 | 8-23 | |
| 150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
| 200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-25 |

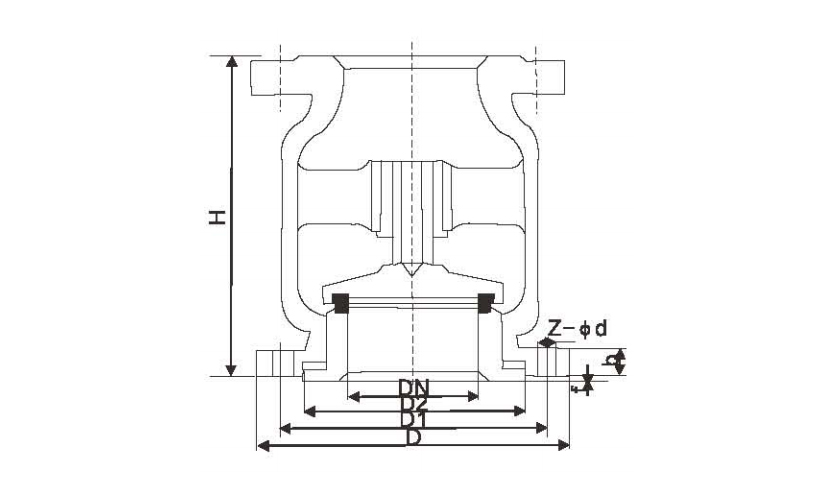

主要尺寸
| DN | H | D | D1 | D2 | f | N-φd |
| 32 | 120 | 120 | 90 | 70 | 2 | 4-φ14 |
| 40 | 135 | 130 | 100 | 80 | 3 | 4-φ14 |
| 50 | 150 | 140 | 110 | 90 | 3 | 4-φ14 |
| 65 | 180 | 160 | 130 | 110 | 3 | 4-φ14 |
| 80 | 205 | 185 | 150 | 125 | 3 | 4-φ18 |
| 100 | 205 | 205 | 170 | 145 | 3 | 4-φ18 |
| 125 | 260 | 235 | 200 | 175 | 3 | 8-φ18 |
| 150 | 300 | 260 | 225 | 200 | 3 | 8-φ18 |
| 200 | 360 | 315 | 280 | 255 | 3 | 8-φ18 |
| 250 | 360 | 370 | 335 | 310 | 3 | 12-φ18 |
| 300 | 380 | 435 | 395 | 362 | 4 | 12-φ23 |
| 350 | 430 | 485 | 445 | 412 | 4 | 12-φ23 |
| 400 | 550 | 535 | 495 | 462 | 4 | 16-φ23 |
产品说明
工作原理:止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。
保管、保养、安装和使用
1 、阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
2 、长期存放的阀门应定期检查，去掉污物。应特别注意密封面的清洁，防密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4 、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5、安装前应注意阀门 向标记与介质流动方向一致。
6、升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
7 、使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
K 沃鼎阀门 SJFM牌，WOD牌，沃鼎阀门，产品特别先进的设计理念结合优良 的CNC加工技术，每一台阀门加工尺寸严格控制在公差范围内，所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，标准执行。使每一台阀门达到实用， 长寿命，为客户带来较高利用价值。
