q41f法兰浮动球阀用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

【产品特点】

1、在各种阀门中，浮动球阀的流动阻力*小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。

2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

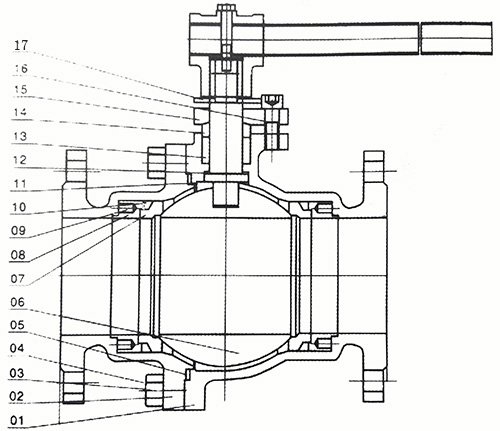

【结构简图】

图中数字含义：1表示阀体，2表示阀盖，3表示双头螺柱，4表示螺母，5表示垫圈，6表示球体，7表示阀座，8表示阀座支承圈，9表示阀座弹簧，10表示阀座密封圈，11表示阀杆，12表示止推轴承，13表示阀杆填料，14表示填料压环，15表示填料压盖，16表示螺钉，17表示定位板。

【性能参数】

【连接尺寸及重量】

注释：上述表格中的尺寸和重量的数据是在公称压力1.6MPa下；
