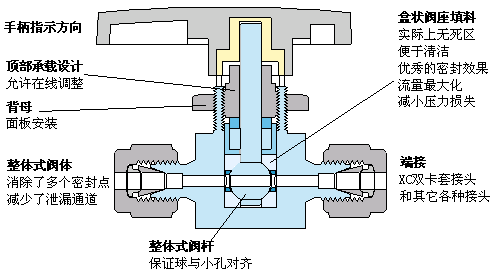

产品结构图

产品用途

球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；靠介质压力将球体压紧在出口端阀座上，其使用压力和通径受到一定限制。采用90°传动，故开关方便迅速,可以实行快速启闭。

操作原理和结构说明：

1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质；

2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长；

3、启闭迅速,启闭时只需把球体转动90°，方便而迅速；

4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线想通，介质流过球阀，相当于流过一段直通的管子，在各类阀门中球阀的流体阻力*小。

产品特点

1. 用于流路的开通、截断；

2. 球阀无调节能力，如果系统需要实现流量调节，必须串联调节阀来完成；

3. 二通球阀的工作压力可达20.6MPa；

4. 二通球阀的标准形式是水平阀，也可选用角式阀；

5. 使用介质为氧气时，需采用脱脂处理；

6. 可面板安装。
