1.产品概述

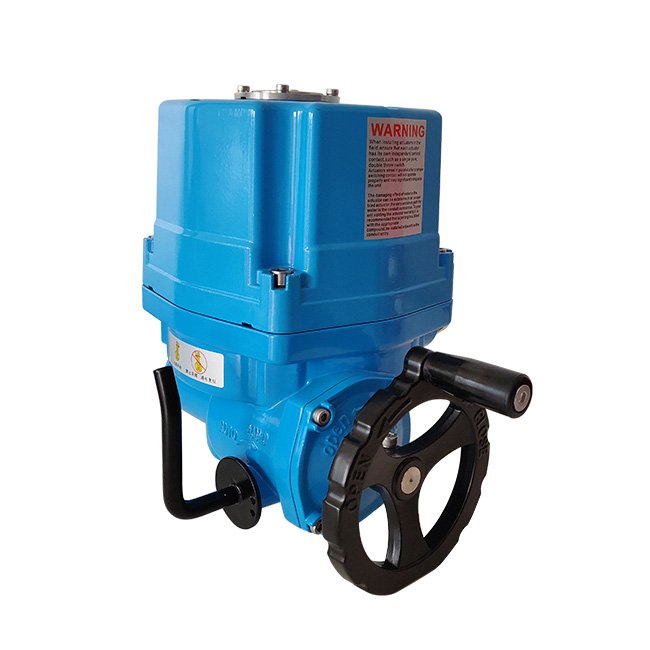

MHQ系列电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，**输出扭矩达4000 N•M。(该产品已获得CE与防爆认证证书，产品质量具有保障)
2.性能特点
2.1壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2.2电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
2.3手动结构
手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持**手动状态）
2.4指示器
指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。
2.5干燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
2.6限位开关
机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
2.7扭矩开关
可提供过载保护（MHQ-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
2.8自锁
精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（**50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
2.9防脱螺栓
拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。
2.10安装
底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
2.11线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
2.12智能模块
采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
2.13阀位数字显示
执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
2.14相序自动调整
智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。
3.主要技术参数，规格
3.1 MHQ系列电动执行器技术参数
| 型号 | **输出扭矩 | 90°动作时间60/50Hz | ** | 电机 | 额定电流（A）60/50HZ | 重量 | |||
单相 | 三相 | ||||||||
N·M | S | mm | W | 110V | 220V | 380V | 440V | Kg | |
MHQ-005 | 50 | 18/22 | φ20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A | 7.5 |
MHQ-008 | 80 | 18/22 | φ20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A | 7.5 |
MHQ-010 | 100 | 18/22 | φ20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A | 7.5 |
MHQ-015 | 150 | 21/25 | φ22 | 40 | 1.65/1.67 | 0.88/0.84 | 0.31/0.31 | 0.30/0.31 | 17.3 |
MHQ-020 | 200 | 21/25 | φ22 | 40 | 1.67/1.67 | 0.89/0.85 | 0.31/0.31 | 0.30/0.31 | 17.3 |
MHQ-030 | 300 | 26/31 | φ35 | 60 | 1.85/1.86 | 0.92/0.92 | 0.35/0.35 | 0.34/0.34 | 22 |
MHQ-050 | 500 | 26/31 | φ35 | 90 | 3.60/3.62 | 1.55/1.58 | 0.59/0.59 | 0.58/0.58 | 23 |
MHQ-060 | 600 | 26/31 | φ35 | 120 | 3.65/3.62 | 1.60/2.20 | 0.60/0.59 | 0.59/0.58 | 23 |
MHQ-080 | 800 | 31/37 | φ45 | 120 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.790.79 | 29 |
MHQ-120 | 1200 | 31/37 | φ45 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 29 |
MHQ-200 | 2000 | 93/112 | φ65 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 75 |
MHQ-300 | 3000 | 93/112 | φ65 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 75 |
3.2标准规格
外 壳 | 防水级别 IP67,NEMA 4 and 6 | |
电机电源 | 标准：220V AC 单相 | |
电 机 | 鼠笼式异步电机 | |
限位开关 | 开/关，各1个 SPDT,250V AC 10A | |
辅助限位开关 | 开/关，各1个 SPDT,250V AC 10A | |
扭矩开关 | 开/关，各1个 SPDT,250V AC 10A | MHQ-005/008/010除外 |
行 程 | 90°±10° | 0°～270°可选 |
失速防护/操作温度 | 内置过热保护，开115℃ ±5℃ /关 97℃ ±5℃ | |
指 示 器 | 连续的位置指示刻度 | |
手动操作 | 机械离合机构，配手轮操作 | |
自锁装置 | 蜗轮，蜗杆机构提供自锁 | |
机械限位 | 2个外部调整螺栓 | |
干 燥 器 | 7-10W (110/220V AC) | |
接 线 孔 | 2个 PF 3/4 | |
环境温度 | -20℃～+70℃ | |
润 滑 | 铝基润滑脂（EP 型） | |
材 料 | 钢，铝合金，铝青铜，聚碳酸脂 | |
环境湿度 | ** 90％ RH | 非凝结 |
抗震性能 | X Y Z 10g，0.2～34 Hz，30分钟 | |
外 涂 层 | 干粉，环氧聚酯，具有超强防腐功能 | |
3.3可选规格
| 编号 | 可选配置 | 备注 |
1 | 防爆执行器（ExdⅡ BT4,ExdⅡ CT5） | MHQ 系列 |
2 | 防水执行器（IP68,10M,250HR） | MHQ 系列 |
3 | 电位计（1K-10K） | MHQ 系列 |
4 | 比例控制单元（输入，输出信号4-20mA DC /1-5V /1-10V） | MHQ 系列 |
5 | 现场控制单元（就地控制 开/停/关选择开关，就地/远程切换） | MHQ 系列 |
6 | 行程120°，180°，270° | MHQ 系列 |
7 | 直流电机（24V DC） | MHQ 系列 |
8 | 附加扭矩开关（SPDT X 2 250V AC 10A） | MHQ-005/008/010除外 |
9 | 电流位置传感器（输出4-20mA DC） | MHQ 系列 |
10 | 断电后，电动阀自动开或关控制柜 | MHQ 系列 |
11 | 耐高温执行器（-10℃～+100℃） | MHQ 系列 |
12 | 耐低温执行器（-40℃～+70℃） | MHQ 系列 |
13 | 低速执行器 | MHQ 系列 |
4.CHQ系列电动执行器接线图

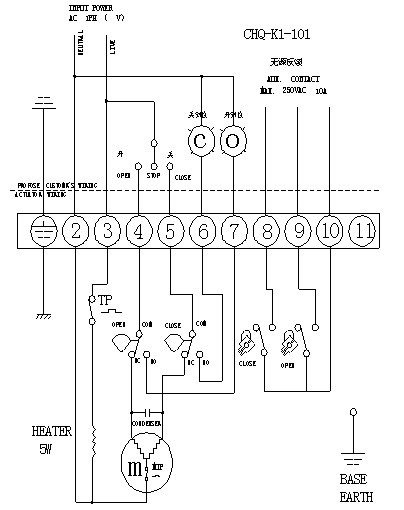

4.1 CHQ-005～010 110/220VAC/50/60HZ,1Ph（标准开关型）

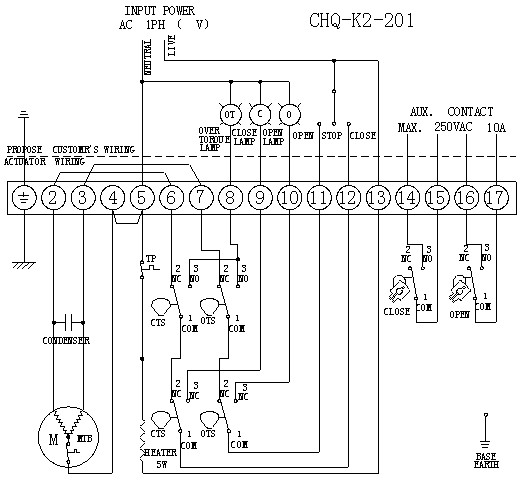

2. CHQ-015～300 110/220VAC/50/60HZ,1Ph（标准开关型）

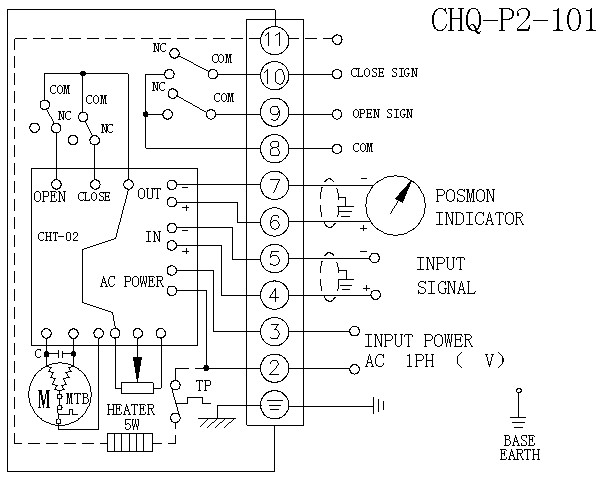

3. CHQ-005～010 模拟量无源触点信号输出线路图

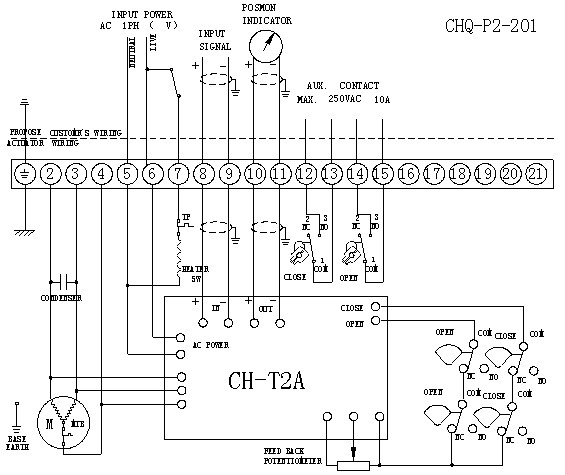

4. CHQ-015～300 110/220VAC/50/60HZ,1Ph（调节带过力矩保护型）

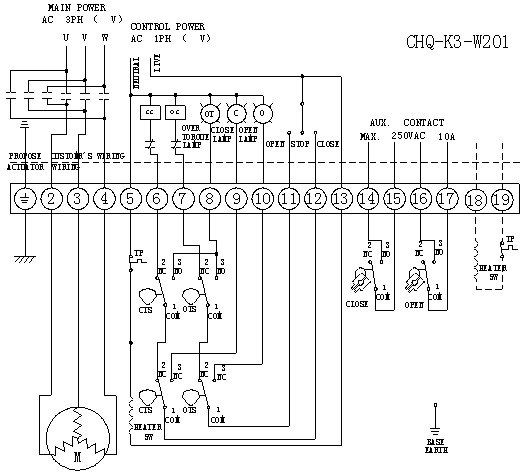

5. CHQ-015～300 380/440VAC/50/60HZ,3Ph（外置标准开关型）

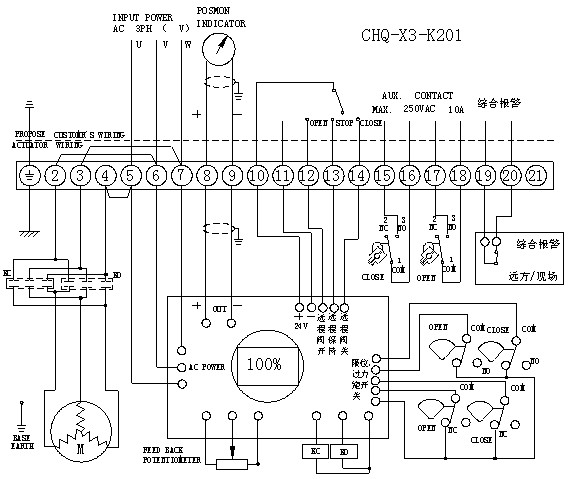

6. 380/440VAC/50/60HZ,1Ph（现场控制开关型）
