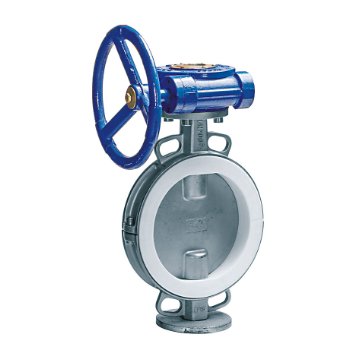

半衬蝶阀

直接联系

祥松阀门集团有限公司

浙江

产品规格型号

参考报价：

面议

品牌：

祥松阀门

型号：

半衬蝶阀

关注度：

629

产品介绍

产品概述：

衬氟（塑）对夹式蝶阀属于耐强腐蚀介质专用阀领域。该阀门是蝶板随阀杆一起转动为启、闭件，用于实现阀门的开启、关闭和调节。蝶板与阀套采用高温模压或高压注塑工艺，衬里材料具有耐腐蚀、耐老化的氟塑料，以及其它衬里材料，故具有可靠的耐腐蚀性和密封性。广泛适用于氯碱、化工、石油、冶金、医药、电力等工业控制系统，对酸、碱等强腐蚀气体、液体介质的控制。

产品特点：

1.耐腐蚀：阀体内腔及蝶板均包衬2.5~3mm厚的塑胶或其它衬里材料，能耐酸、碱、耐强腐蚀。

2.密封性能好：由于本阀中心和蝶板旋转中心均有一小尺寸的偏心，且衬塑层接触面为软密封，密封效果好。

3.结构上采用可调节密封面，帮使用寿命长，解决了传统对夹式蝶阀易泄漏的问题。

对夹连接衬氟蝶阀（中线）：

设计与制造符合中国国家标准

基本结构形式（蝶板轴与阀体/阀座中心重合）

D71PoF46PFA全衬里型

阀体全衬里/蝶板全衬层/蝶板与蝶板轴合为一体

D71F4全衬里型

阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配

D71F半衬里型

阀体全衬里/蝶板为不锈钢（不衬）蝶板与蝶板轴组合装配。

主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	上、下阀体、阀盖	HT250	WCB	Cf8	CF8M	CF3	CF3M
2	蝶板	WCB	35（锻）	Cf8	CF8M	CF3	CF3M
3	蝶板轴	1Cr13	2Cr13	1Cr18Ni19	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
4	衬里层/阀座	PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5	O型圈	FPM（氟橡胶）			FPM（氟橡胶）
6	张性条（垫）	SI（硅橡胶）			SI（硅橡胶）
7	调节定位座	0Cr18NI9	0Cr18NI9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr18Ni19	1Cr17Ni2	1CR18NI9TI	1Cr18Ni9Ti
9	螺母	45	45	0Cr18NI19	0Cr18NI9	0Cr18NI19	0Cr18NI9
10	手柄	ZL01（铸造铝合金）

主要连接尺寸及重量：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	200	4
65	21/2	46	180	145	120	3	20	4-φ18	250	250	6
80	3	46	195	160	135	3	22	4-φ18	250	250	8
100	4	52	215	180	155	3	22	8-φ18	300	185	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	210	3	24	8-φ23	200	225	28
200	8	60	335	295	265	3	26	8-φ23	200	275	56
250	10	68	390	350	320	3	28	12-φ23	240	315	72
300	12	78	440	400	368	4	28	12-φ23	240	348	88
350	14	78	500	460	428	4	30	16-φ23	280	415	170
400	16	102	565	515	482	4	32	16-φ25	280	460	145
450	18	114	615	565	532	4	32	20-φ25	320	500	165
500	20	127	670	620	585	4	34	20-φ30	320	530	195
600	24	154	780	725	685	5	36	20-φ30	360	610	268
700	28	165	895	840	800	5	40	24-φ30	360	675	320
800	32	190	1010	950	905	5	44	24-φ30	360	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34	400	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400	1295	825

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	200	150	5
65	21/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200	230	32
200	8	60	335	295	265	3	30	12-φ23	240	285	66
250	10	68	405	355	320	3	32	12-φ25	240	325	80
300	12	78	460	410	375	4	34	12-φ25	280	360	94
350	14	78	520	470	435	4	38	16-φ25	280	430	125
400	16	102	580	525	485	4	40	16-φ30	320	475	150
450	18	114	640	585	545	4	44	20-φ30	320	525	172
500	20	127	705	650	608	4	46	20-φ34	320	565	225
600	24	154	840	770	718	5	54	24-φ41	360	620	290
700	28	165	910	840	788	5	54	24-φ41	360	686	268
800	32	190	1020	950	898	5	54	24-φ41	380	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400	1185	710
