衬氟隔膜阀
直接联系
祥松阀门集团有限公司
浙江
面议
祥松阀门
衬氟隔膜阀
690

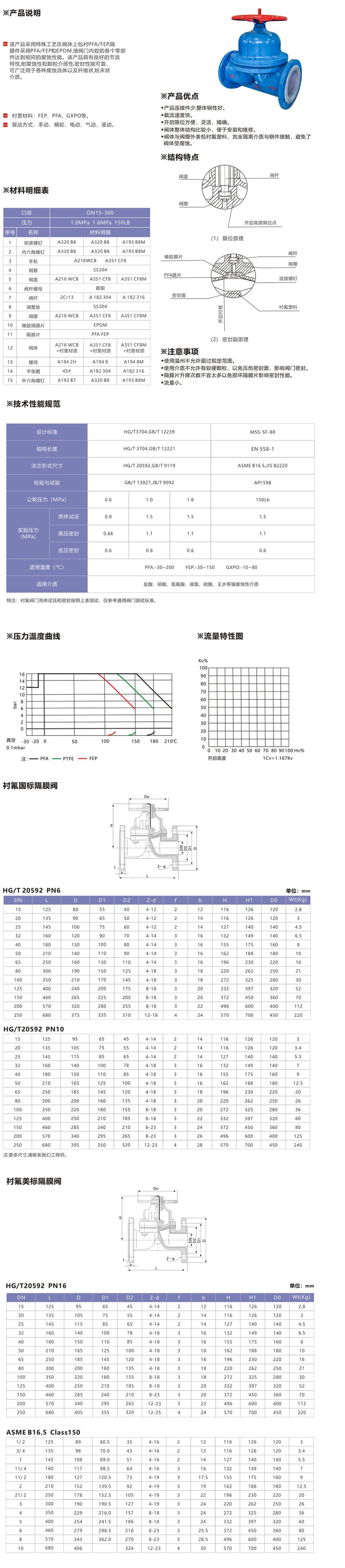

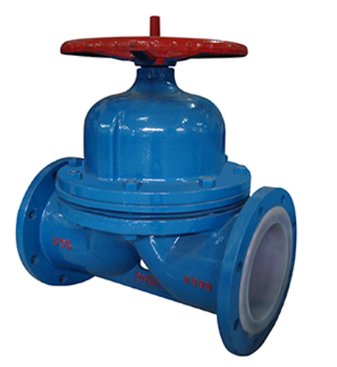

产品：衬氟隔膜阀
型号：G41F46-16C/等
规格：DN15~250
特点：隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
技术标准 | |
设计和制造 | GB/T12235 |
结构长度 | HG/T3704-2003 GB12221ASME B16.10 |
法兰尺寸 | Gb/T9113.1 ANSI B16.5a |
结构形式 | 堰式、直流式 |
驱动方式 | 手动、气动、电动 |
公称压力 | 0.6、1.0、1.6、2.5 |
压力试验 | GB/T13927-92API598 |
基本型号 | |||
手 动 | G41F4(堰式) | 气 动 | G641G4 （往复式） |
G41F46（堰式） | G641F46 （往复式） | ||
G45F4 （直流式 ） | G6B45F4 （常闭式） | ||
电动 | G45F46 （直流式） | 电 动 | G6B45F４６（常闭式） |
G9B41F4（防爆式） | G945F4（普通式） | ||
G9B41F46（防爆式） | G945F46（普通式） | ||
主要零部件材料表：
零件名称 | 精铸球墨铸铁 | 碳钢 | 不锈钢 | |||
QT | C | P | R | PL | RL | |
阀体、阀盖、阀瓣 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
阀杆 | 2Cr13 | 2Cr13 | CF8 | CF8M | CF3 | CF3M |
衬里层 | FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯) | |||||
隔膜 | ZcuA110Fe3 | |||||
阀杆螺母 | FEP(F46)、CR（氯丁橡胶）、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡胶) | |||||
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
手轮 | A3 | |||||
