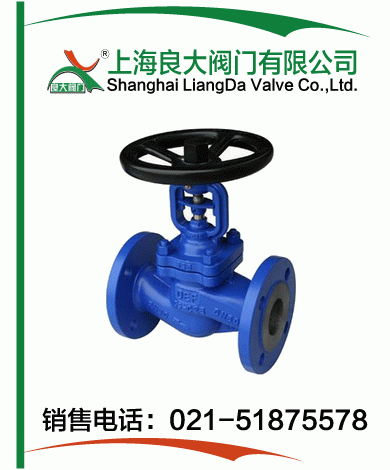

WJ41H
6787
--
| 产品名称： | 德标波纹管截止阀 |
| 型号： | WJ41H |
| 口径： | DN15-400 |
| 压力： | 1.6-16.0MPa |
| 材质： | 铸钢、锻钢、不锈钢等 |
| 良大优势：1、质量稳定：实行全过程质量监控 细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！订货须知：请您尽量提供详细参数①名称 ②型号 ③口径 ④压力 ⑤材质⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件良大服务：提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。 | |
德标波纹管截止阀是公司引进德国先进技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
德标波纹管截止阀结构特点： 1、产品结构合理、密封可靠 。 2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长。 3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能 。 4、阀芯可根据需要做成切断型和调节型。 5、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要 。
德标波纹管截止阀设计制造：
制造标准Design standard: DIN EN 13709-2003 结构长度Face to face: DIN EN 1092-1：2002 法兰标准Flange ends: DIN EN 588-1:1995 试验标准Test ＆ lnspection: DIN EN12266 :2003
德标波纹管截止阀主要零部件材质：
序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1 | 阀体 | GS-C25 | 10 | 填料 | 石墨 |
2 | 阀瓣 | A105 | 11 | 填料压盖 | A276 410 |
3 | 销 | 304 | 12 | 定位片 | SS410 |
4 | 焊接环 | 304 | 13 | 定位销 | A276 410 |
5 | 波纹管 | 304 | 14 | 加油嘴 | 铜合金 |
6 | 阀杠 | 2Cr13 | 15 | 阀杆螺母 | QT400-15 |
7 | 垫片 | 304+柔性石墨 | 16 | 锁螺母 | 1025 |
8 | 波纹管罩 | 304 | 17 | 手轮 | QT400-18 |
9 | 螺栓 | A193 B7 | 18 | 阀盖 | GS-C25 |
德标波纹管截止阀性能规范：
公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) |
1.6 | 2.4 | 1.76 | ≤350℃ |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料 WCB WCB WCB 13Cr 2Cr13 2Cr13 柔性石墨 STL PTFE 304 CF8 CF8 304 304 304 柔性石墨 STL PTFE 316 CF8M CF8M 316 316 316 柔性石墨 STL PTFE 304L CF3 CF3 316 304L 304L 柔性石墨 STL PTFE 316L CF3M CF3M 316 316L 316L 柔性石墨 STL PTFE 型号 WJ41-16 压力等级 PN16 口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 重量(Kg) 4 4.5 5 7 9 12.5 18 23 41 54 90 160 260 410 型号 WJ41-25 压力等级 PN25 口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500
德标波纹管截止阀零件材料：
德标波纹管截止阀外形结构：
德标波纹管截止阀连接尺寸：
