高压焊接平板闸阀

Z63Y/ZF63Y/H

直接联系

上海良大阀门有限公司

产品规格型号

参考报价：

面议

型号：

Z63Y/ZF63Y/H

关注度：

4843

产品介绍

产品名称：	高压焊接平板闸阀
型号：	Z63Y/ZF63Y/H
口径：	DN25-200
压力：	1.6-60.0MPa
材质：	铸钢、锻钢、不锈钢等

高压焊接平板闸阀产品介绍：
高压焊接平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。

高压焊接平板闸阀应用范围：
高压焊接平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

高压焊接平板闸阀结构特点：

1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。

2.闸板与阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。

3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。

5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

高压焊接平板闸阀采用标准：

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

高压焊接平板闸阀性能规范：

适用范围		PN10.0～42.0MPa	DN25～200mm
适用温度		-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H2S、CO2的石油、天然气等
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

高压焊接平板闸阀零件材料：

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	填料
"Z"型	WCB、铬钼钢	合金钢（焊硬质合金)	不锈钢	合金钢（焊硬质合金)	铝青铜	聚四氟乙烯、氟橡胶 PTFE、

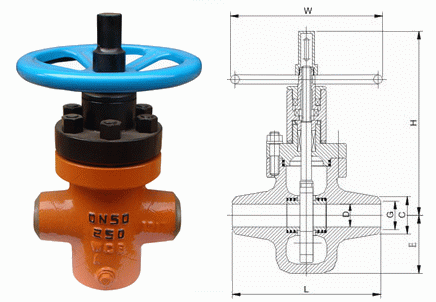

高压焊接平板闸阀外形结构图：

高压焊接平板闸阀连接尺寸：

公称压力（MPa）	公称通径（mm）	尺寸（mm）
公称压力（MPa）	公称通径（mm）	D	G	C	L	E	H	W
16.0 20.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	82	339	240
	50	47	52	70	242	100	375	250
	65	57	63	89	260	126	39	280
	80	72	78	108	310	157	476	320
	100	92	98	130	450	183	564	350
	150	136	143	195	550	62	744	450
	200	174	182	235	700	340	966	550
25.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	82	339	240
	50	47	52	70	240	100	375	250
	65	57	63	89	260	126	399	280
	80	72	78	114	310	157	476	320
	100	92	98	133	450	183	564	350
	150	136	143	219	550	262	744	450
	200	174	182	235	700	340	966	550
35.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	85	339	240
	50	47	52	70	240	105	375	250
	65	57	63	89	260	130	399	280
	80	72	78	114	310	161	476	320
	100	92	98	133	450	186	564	350
	150	136	143	219	550	268	744	450
	200	174	获取更多信息，请访上海良大阀门有限公司网站产品咨询高压焊接平板闸阀 Z63Y/ZF63Y/H 上海良大阀门有限公司请填写您的姓名：* 请填写您的电话：* 请填写您的邮箱：* 请填写您的单位/公司名称：* 请提出您的问题：* 您需要的服务：询盘报价、价格查询发送产品资料与您电话联系发送中国粉体网保护您的隐私权：请参阅我们的保密政策来了解您数据的处理以及您这方面享有的权利。您继续访问我们的网站，表明您接受我们的使用条款高压焊接平板闸阀 - 4843 上海良大阀门有限公司的其他产品 FLOW 高压卡箍角式止回阀 H83Y/H 高压卡箍止回阀 H82Y/H 油田卡箍截止阀 J(L)81Y 不锈钢球阀 Q41F 高压焊接平板闸阀 Z63Y/ZF63Y/H 带导流孔平板闸阀 Z43WF/Z543WF 磨轮式调节阀 MT41Y/MT61Y/MT81Y/MT64Y 角式波纹管截止阀 WJ44H 高压卡箍平板闸阀 Z83Y/ZF83Y/H 油田注水平板闸阀 Z43Y/ZF43Y（H）钻井高压泥浆闸阀 Z23Y/X 气动平板闸阀 Z643WF/Z643H 闸阀闸阀气动陶瓷双闸板阀（法兰） -- 插板阀SGV 略夹管阀阀门旋转阀 QSZ气动双阀板耐磨闸阀刀闸阀 LT 气动双闸板阀气动双闸板阀气缸除尘缸提升缸 SC QGB 插板阀VL 插板阀VL 耐磨型刀闸阀耐磨型刀闸阀手动法兰闸阀，化工，水处理 FP4001 相关搜索铸钢闸阀 JZ673WY型方闸阀契式闸阀不锈钢国标闸阀燃气平板闸阀双闸阀手动闸板阀 TO-Can 苏玛罐 Swagelok SS4H 波纹管阀充气式圆顶阀 BZ41H/Y夹套闸阀 Z41H手动法兰闸阀 Titanium Gate Valve 圆顶阀大口径刀型闸阀德标波纹管闸阀 SZUZ41H-16C无泄漏闸阀汽动百叶通风阀快速清洁旋转气闸阀铸铁楔式闸阀 RDV 旋转圆盘闸阀关于我们联系我们成为参展商 © 2024 版权所有 - 京ICP证050428号
