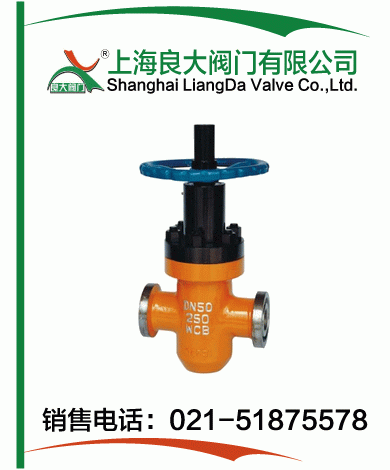

高压卡箍平板闸阀

Z83Y/ZF83Y/H

直接联系

上海良大阀门有限公司

产品规格型号

参考报价：

面议

型号：

Z83Y/ZF83Y/H

关注度：

5116

范围（量程或细度）：

产品介绍

高压卡箍平板闸阀产品介绍：
高压卡箍平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。

高压卡箍平板闸阀应用范围：
高压卡箍平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

高压卡箍平板闸阀结构特点：

1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。

2.闸板与阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。

3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。

5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

高压卡箍平板闸阀采用标准：

高压卡箍平板闸阀性能规范：

高压卡箍平板闸阀零件材料：

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	填料
"Z"型	WCB、铬钼钢	合金钢（焊硬质合金)	不锈钢	合金钢（焊硬质合金)	铝青铜	聚四氟乙烯、氟橡胶 PTFE、

高压卡箍平板闸阀外形结构图：

高压卡箍平板闸阀连接尺寸：
