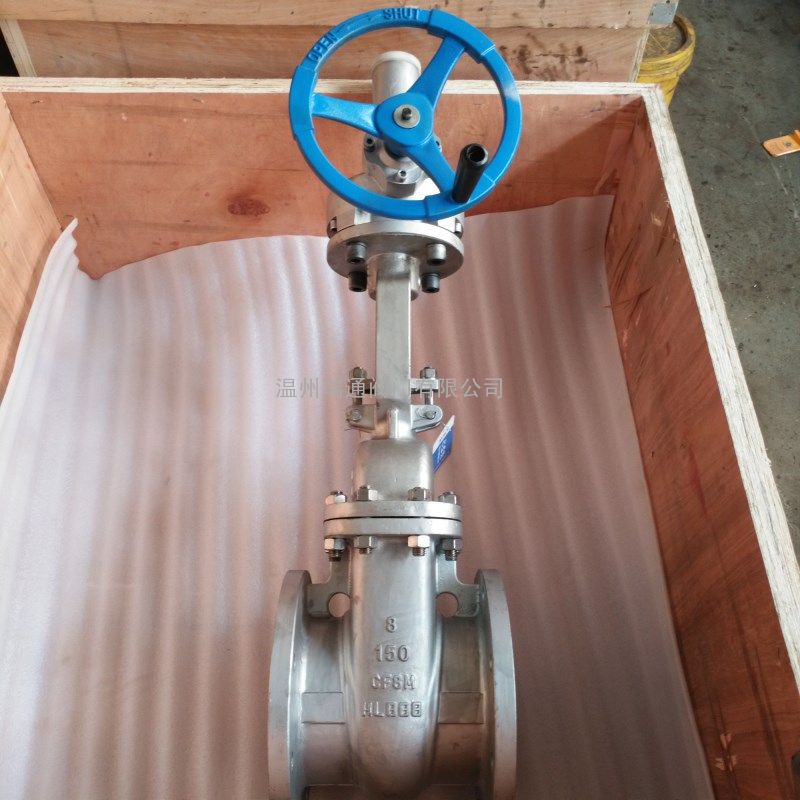

美标不锈钢闸阀

J41W-150LB

直接联系

温州瑞通阀门有限公司

温州

产品规格型号

参考报价：

1万元以下

品牌：

瑞通阀门

型号：

J41W-150LB

关注度：

2351

范围（量程或细度）：

200

创新点：

带伞齿轮操作，使用轻便，操作简单

应用行业：

水处理，石油，化工，电力等

典型用户：

石油，化工

产品介绍

『美标不锈钢闸阀』专业生产厂家，由本厂自主研发生产的【美标法兰闸阀】质量可靠、价格合理、售后服务完善.『美标法兰闸阀』适用于各种轻重工业及楼宇管道.瑞通品质，全球共享!【美标法兰闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【美标不锈钢闸阀阀】特点：（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，美标法兰闸阀闸板运动方向均与介质流动方向相垂直。（3）高度大，启闭时间长。闸板的启闭行程较大，美标法兰闸阀降是通过螺杆进行的。（4）闸阀水锤现象不易产生。原因是关闭时间长。（5）美标法兰闸阀介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。（6）结构长度(系壳体两连接端面之间的距离)较小。（7）法兰闸阀密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。

美标不锈钢闸阀概述：

①美标法兰闸阀产品设计制造符合美国国家标准ANSIB16.34，美国石油学会标准AP16D和API600要求。
②美标法兰闸阀结构紧凑、体积小、刚性好、密封安全可靠。
③关闭件（美标法兰闸阀闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
④美标法兰闸阀公称通径大于等于NPS1011，压力级400磅级和公称通径大于等于NPSS611、压力级150～2500磅级的手动美标法兰闸阀阀门，其操做装置中配有滚动轴承，启闭轻松。
⑤美标法兰闸阀主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥美标法兰闸阀座可为更掀式阀座，可任意组合与关闭密封面材质配对，以满足工况要求，延长使用寿命。

二、标准：

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力温度等级	试验与检验
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

三、压力试验：

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

四、主要零件材料及性能：

壳体	ASTM A216WCB								ASTMA351 CF8
闸板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
阀杆	F6a			F304		F316		Monel	F304
闸板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
阀座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
壳体	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
闸板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
阀杆	F304L					F316			F316L
闸板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
阀座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL
