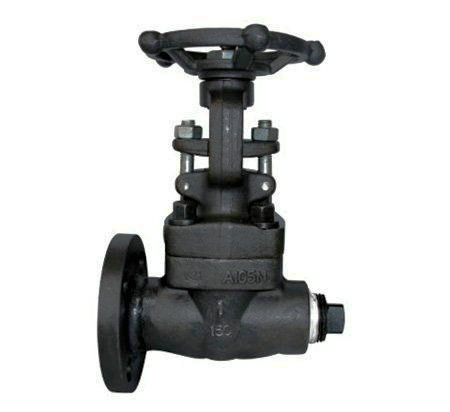

放空导淋阀

放空导淋阀-可选用各种配管标准及连接形式（如：承插焊、对焊、螺纹连接）。

放空导淋阀有两种用途：一用于排放，比如低处液相排放、高处气相放空、管线末端放空等；二用于临时管线的接口，如系统接N2、空气、蒸、工艺水之类。因为闸阀无节流要求，所以选用闸阀。

放空导淋阀有二种阀盖设计形式. 1种是螺栓式阀盖,其阀体与阀盖用螺栓螺母连接,缠绕式垫片密封也可采用金属环连接。

1种设计形式是焊接式阀盖,其阀体与阀盖用螺纹连接,全焊密封.也可采用透焊接连接。

二种阀盖设计形式设计有什么优点？

1、体盖螺栓连接优点是便于维修，它的设计是阀体与阀盖用螺栓连接，缠绕式垫片密封；

2、体盖焊接连接的阀体与阀盖全焊密封，优点是无外泄漏点；

3、阀体与阀盖用螺纹连接，内压自密封环密封，这种叫做压力自紧式阀盖，优势是内部压力越大，其密封性能越好。

应用范围：

设计制造：API602、BS5352、ANSI B16.34

连接端尺寸：

承插焊尺寸按照：ANSI B16.11/JB1751

对焊端尺寸按照：ANSI B16.25 JB/T12224

法兰端尺寸按照：ANSI B16.5 JB79

阀门检验和试验：API598、GB/T13927、JB/T9092

结构特征：螺栓连接阀盖和明杆支架/焊接阀盖和明杆支架

材料按照ASTM的规定

主体材料:A105/LF2/F11/F22/304(L)/316(L)/F347/F321/F51/MONEL/20合金等。

优点：

1.流体阻力小，密封面受介质的忡刷和侵蚀小。

2.适用于 Class150 ～ 4500 、工作温度 -29～425℃(碳钢)或-29～500℃(不锈钢)的小口径管路上，用于截断或接通管路中的介质。

3.对形体简单， 结构长度短，制造工艺性好，适用范围广。

4.闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。

5.阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。

6.介质流向不受限制，不扰流、不降低压力。密封性能非常好 全开时密封面受冲蚀较小。

7.锻钢闸阀运动方向与流体方向相垂直，能作全开和全关 。选用不同的材质，可分别适用于水、蒸、油品、、醋酸、氧化性介质、尿素等多种介质。

采购须知：

只提供压力、口径和类型是不够完整的。所以在采购锻钢阀门时尽量提供应有技术要求，并与厂家协调，作为锻钢阀门采购合同的附件是非常重要的。

1、通用要求

锻钢阀门型号和规格，以及标名所参考的的标准编号。若是企业内部标准，需详细注明具体尺寸、内件、口径、材质和类型。

锻钢阀门 工作压力必须大于所需的工作压力。锻钢阀门关闭状态少应当承受1.1倍的压力和0.6MPA的气密封。当锻钢阀门打开时锻钢阀门少应当承受1.5倍的工作压力。若是有不同的压力要求的企业标准时，采购附件应当注明具体要求。

2、锻钢阀门材质

阀体材质，应以A105N为主，并注明牌号及锻件实际的物理化学检测数据。

阀杆材质，以不锈钢阀杆(2CR13)为主。

螺母材质，通常采用410，且硬度与强度均大于阀杆。

密封面的材质

①锻钢阀门类别和工况的不同，所以密封的方式和选材也不同；

②管道的上的锻钢阀门通常是不会频繁的操作开启和关闭的。所以填料一定要有抗老化能力，才能在数年依旧保持密封。

③填料通常可以达到十年可以不更换。

安装：

1、安装前清洗阀门内部，阀腔和密封面不得有杂质。

2、均匀拧紧连接所有零件的螺栓。

3、检查填料部件是否压紧，以便填料能紧密密封，闸门能灵活开关。

4、安装前检查阀门的型号和尺寸，介质的流向必须与规定的流向一致。

5、安装时，应留有一定的空间，以方便阀门驱动的操作。

6、安装后，必须定期维护。
