高温闸阀

直接联系

浙江良耐自控阀门有限公司

浙江

产品规格型号

参考报价：

面议

品牌：

良耐自控阀门

型号：

高温闸阀

关注度：

604

产品介绍

高温闸阀概述：

高温闸阀主要用于化工、冶金、建材等工业中对温管道中流动的介质进行自动调节与控制。高温闸阀也可以与摆线针轮减速机配套使用。特别用于大口径、大流量、低压差的场合，高温闸阀具有如下特点：流通能力大，动作灵敏稳定，执行机构力矩大，耐高温能力强

高温闸阀执行标准：

设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928

高温闸阀技术性能：

高温闸阀**工作温度：≤950℃

型号	Z41H-( C)	Z41W-(P)
公称通径	DN15∽1000mm
公称压力	1.6MPa ∽ 32MPa
适用温度	≤350℃∽650℃
适用介质	蒸汽、水、油品硝酸类
材质	铸钢、碳钢、不锈钢、铬钼钢、铬钼钒钢

试验项目	强度试验	密封试验	气密封试验	适用温度（℃）
1.6	2.4	1.73	0.6	≤425
2.5	3.8	2.75
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6
800Lb	21.0	15.4		≤200


公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值

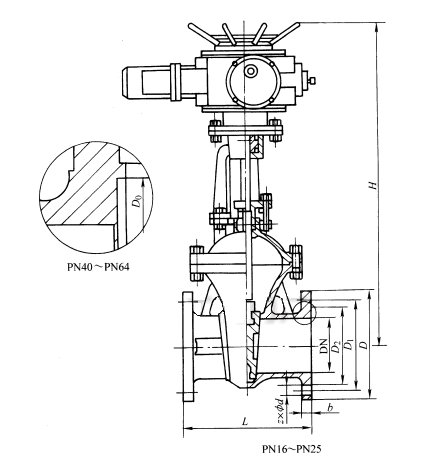

公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	质量(kg)
1.6	15	130	95	65	46		14	2		4 -φ 14	120	220	4
	20	150	105	75	55		14	2		4 -φ 14	140	256	6
	25	160	116	85	65		14	2		4 -φ 14	160	276	6
	32	180	135	100	78		16	2		4 -φ 18	180	280	7
	40	200	145	110	86		16	3		4 -φ 18	200	300	18
	50	250	160	125	100		16	3		4-φ18	240	358	29
	65	265	180	145	120		18	3		4-φ18	255	415	32
	80	280	195	160	135		20	3		8-φ18	280	435	46
	100	300	215	180	155		20	3		8-φ18	320	500	63
	150	350	280	240	210		24	3		8-φ23	360	675	134
	200	400	335	295	265		26	3		12-φ23	400	818	192
	250	450	405	355	320		30	3		12-φ25	456	970	273
	300	500	460	410	375		30	4		12-φ25	500	1140	379
	350	550	520	470	435		34	4		16-φ25	600	1280	590
	400	600	580	525	485		36	4		16-φ30	720	1450	850
	450	650	640	585	545		40	4		20-φ30	720	1580	910
	500	700	705	650	608		44	4		20-φ34	720	1675	958
	600	800	840	770	718		48	5		20-φ41	800	1990	1180
2.5	15	130	95	65	46		14	2		4 -φ 14	120	220	4
	20	150	105	75	55		14	2		4 -φ 14	140	256	6
	25	160	116	85	65		14	2		4 -φ 14	160	276	7
	32	180	135	100	78		18	2		4 -φ 18	180	280	8
	40	200	145	110	86		18	3		4 -φ 18	200	300	18
	50	250	160	125	100		20	3		4-φ18	240	358	29
	65	265	180	145	120		22	3		4-φ18	255	415	34
	80	280	195	160	135		22	3		8-φ18	280	435	46
	100	300	230	190	160		24	3		8-φ23	320	500	64
	150	350	300	250	218		30	3		8-φ25	360	675	134
	200	400	360	310	278		34	3		12-φ25	400	818	213
	250	450	425	370	332		36	3		12-φ30	456	970	290
	300	500	485	430	390		40	4		16-φ30	500	1140	399
4．0	50	250	160	125	100	88	20	3	4	4-φ18	280	371	30
	65	280	180	145	120	110	22	3	4	8-φ18	300	432	40
	80	310	195	160	135	12l	22	3	4	8-φ18	320	455	52
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	551	82
	150	450	300	250	218	204	30	3	4．5	8-φ25	400	708	153
	200	550	375	320	282	260	38	3	4．5	12-φ30	450	885	262
	250	650	445	385	345	313	42	3	4．5	12-φ34	560	1015	366
	300	750	510	450	408	364	46	4	4．5	16-φ34	640	1160	563
	350	850	570	510	465	422		4	5	16-φ41	640	1310	920
	400	950	655	585	535	474	58	4	5	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	4	5	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	3	4	4-φ18	280	402	35
	65	280	200	160	130	110	28	3	4	8-φ18	300	450	43
	80	310	210	170	140	12l	30	3	4	8-φ18	320	475	62
	100	350	250	200	168	150	32	3	4．5	8-φ23	360	565	88
	150	450	340	280	240	204	38	3	4．5	8-φ25	400	712	180
	200	550	405	345	300	260	44	3	4．5	12-φ30	450	890	275
	250	650	470	400	352	313	48	3	4．5	12-φ34	560	1030	408
	300	750	530	460	412	364	54	4	4．5	16-φ34	720	1182	590
