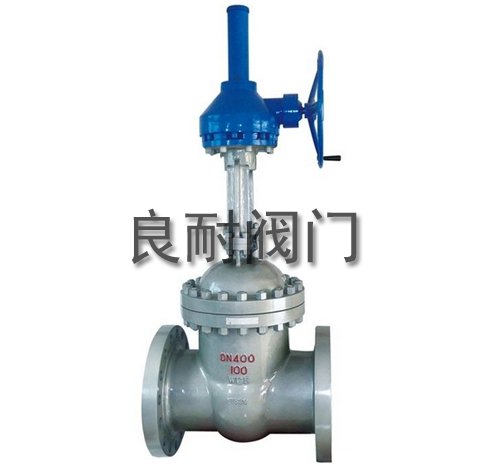

伞齿轮闸阀

直接联系

浙江良耐自控阀门有限公司

浙江

产品规格型号

参考报价：

面议

品牌：

良耐自控阀门

型号：

伞齿轮闸阀

关注度：

725

产品介绍

产品名称 : 伞齿轮闸阀

型号： Z540H/Y

口径： 80～600mm

压力： 1.6MPa～25.0MPa

材质：铸钢、铸铁、不锈钢

伞齿轮闸阀设计与制造标准：

●设计与制造：　GB12234

●法兰尺寸： JB/T79　GB89113

●结构长度：　GB12221

●检验与试验：　JB/T9092

伞齿轮闸阀特点：

铸钢伞齿轮驱动闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种常用的截断阀，用于截断或接通管路中的介质.通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

伞齿轮驱动闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种常用的截断阀，用于截断或接通管路中的介质.通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

伞齿轮闸阀结构特点：

①符合国内外先进标准的要求，密封可靠，性能优良。

　　②阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

　　③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。

　　④可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

　　⑤开发了PN1.0MPa的低压碳钢闸阀，可替代铁制闸阀，有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。

　　⑥开发了PN1.0MPa的低压不锈钢系列闸阀，能适用于各种腐蚀性介质工况，降低成本，节约

伞齿轮闸阀标准与规范：

设计制造：按GB/T12234-89的规定

结构长度：按GB/T12221-89的规定

法兰面尺寸：按JB79GB/T9112-9131的规定

检查与试验：安JB/T9092-99GB/T13927-92的规定

传动方式：手动、电动、齿轮

伞齿轮闸阀主要性能参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z540H-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16I-160	16~160	1.6~16.0	≤550	蒸汽、油品
Z540W16P-40P	16~40	1.6~4.0	≤150	弱腐蚀性介质
Z540Y-16P-160P	16~160	1.6~16.0	≤150	弱腐蚀性介质
Z540W-16R-40R	16~40	1.6~4.0	≤150	腐蚀性介质
Z540Y-16R-160R	16~160	1.6~16.0	≤150	腐蚀性介质
Z540Y-16PⅠ~40PⅠ	16~40	1.6~4.0	≤650	热烟气等
Z540Y-16PⅡ~0PⅡ	16~40	16~4.0	≤650	热烟气等

伞齿轮闸阀零部件材料：

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z540H-16C~160	碳素钢	碳素钢	堆焊铁基合金	石棉石墨或柔性石墨
Z540Y-16C~160			堆焊硬质合金
Z540Y-16I~160I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z540W-16P~160P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16P~160P			堆焊硬质合金	柔性石墨
Z540W-16R~160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16R~160R			堆焊硬质合金
Z540Y-16PⅠ~40PⅠ	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨
Z540Y-16PⅡ~40PⅡ

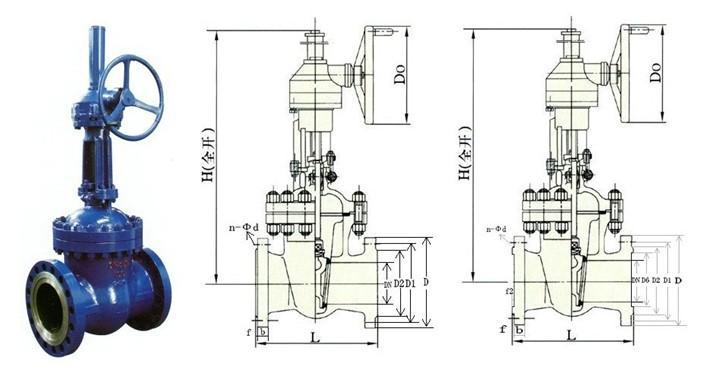

伞齿轮闸阀主要外形尺寸、连接尺寸及质量：

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
		L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	质量(kg)
1.6	15	130	95	65	46		14	2		4 -φ 14	120	220	4
	20	150	105	75	55		14	2		4 -φ 14	140	256	6
	25	160	116	85	65		14	2		4 -φ 14	160	276	6
	32	180	135	100	78		16	2		4 -φ 18	180	280	7
	40	200	145	110	86		16	3		4 -φ 18	200	300	18
	50	250	160	125	100		16	3		4-φ18	240	358	29
	65	265	180	145	120		18	3		4-φ18	255	415	32
	80	280	195	160	135		20	3		8-φ18	280	435	46
	100	300	215	180	155		20	3		8-φ18	320	500	63
	150	350	280	240	210		24	3		8-φ23	360	675	134
	200	400	335	295	265		26	3		12-φ23	400	818	192
	250	450	405	355	320		30	3		12-φ25	456	970	273
2.5	15	130	95	65	46		14	2		4 -φ 14	120	220	4
	20	150	105	75	55		14	2		4 -φ 14	140	256	6
	25	160	116	85	65		14	2		4 -φ 14	160	276	7
	32	180	135	100	78		18	2		4 -φ 18	180	280	8
	40	200	145	110	86		18	3		4 -φ 18	200	300	18
	50	250	160	125	100		20	3		4-φ18	240	358	29
	65	265	180	145	120		22	3		4-φ18	255	415	34
	80	280	195	160	135		22	3		8-φ18	280	435	46
	100	300	230	190	160		24	3		8-φ23	320	500	64
	150	350	300	250	218		30	3		8-φ25	360	675	134
	200	400	360	310	278		34	3		12-φ25	400	818	213
	250	450	425	370	332		36	3		12-φ30	456	970	290
	300	500	485	430	390		40	4		16-φ30	500	1140	399
	350	550	550	490	448		44	4		16-φ34	600	1280	631
	400	600	610	550	505		48	4		16-φ34	720	1450	900
	450	650	660	600	555		50	4		20-φ34	720	1580	965
	500	700	730	660	610		52	4		20-φ41	720	1675	1035
	600	800	840	770	718		56	5		20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	3	4	4-φ18	280	371	30
	65	280	180	145	120	110	22	3	4	8-φ18	300	432	40
	80	310	195	160	135	12l	22	3	4	8-φ18	320	455	52
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	551	82
	150	450	300	250	218	204	30	3	4．5	8-φ25	400	708	153
	200	550	375	320	282	260	38	3	4．5	12-φ30	450	885	262
	250	650	445	385	345	313	42	3	4．5	12-φ34	560	1015	366
	300	750	510	450	408	364	46	4	4．5	16-φ34	640	1160	563
	350	850	570	510	465	422		4	5	16-φ41	640	1310	920
	400	950	655	585	535	474	58	4	5	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	4	5	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	3	4	4-φ18	280	402	35
	65	280	200	160	130	110	28	3	4	8-φ18	300	450	43
	80	310	210	170	140	12l	30	3	4	8-φ18	320	475	62
	100	350	250	200	168	150	32	3	4．5	8-φ23	360	565	88
	150	450	340	280	240	204	38	3	4．5	8-φ25	400	712	180
	200	550	405	345	300	260	44	3	4．5	12-φ30	450	890	275
	250	650	470	400	352	313	48	3	4．5	12-φ34	560	1030	408
	300	750	530	460	412	364	54	4	4．5	16-φ34	720	1182	590
