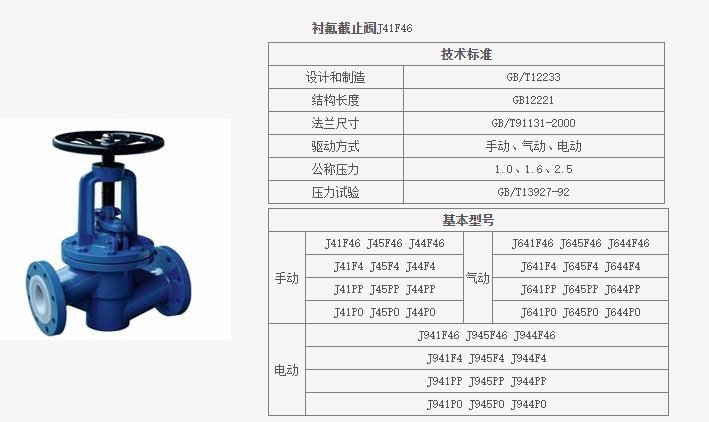

衬氟截止阀J41F46

衬氟截止阀J41F46

直接联系

浙江伟光泵阀制造有限公司

浙江

产品规格型号

参考报价：

面议

品牌：

伟光泵阀

型号：

衬氟截止阀J41F46

关注度：

796

产品介绍

　　　　主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

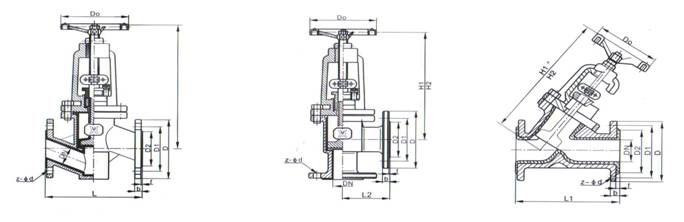

J41F46	J44F46	J45F46

　　　　要连接尺寸及重量：

公称通径		L	L1	L2	D	D1	D2	f	b	n-d	D0	H	H1	W(Kg)
DN (㎜）	NPS (inch)	1.0MPa
15	1/2	130	130	90	95	65	45	3	15	4-Ф14	120	165	180	3.9
20	3/4	150	105	95	105	75	55	3	15	4-Ф14	120	195	215	5
25	1	160	160	100	115	85	65	2	16	4-Ф14	120	210	235	6
32	5/4	180	180	105	135	100	78	2	18	4-Ф18	140	215	245	8.8
40	3/2	200	200	115	145	110	85	3	18	4-Ф18	140	260	295	13
50	2	230	230	125	160	125	100	3	20	4-Ф18	160	300	345	15
65	5/2	290	290	145	180	145	120	3	20	4-Ф18	180	320	380	23
80	3	310	310	155	195	160	135	3	22	4-Ф18	240	390	465	38
100	4	350	350	175	215	180	155	3	22	8-Ф18	240	450	540	42
125	5	400	400	200	245	210	185	3	24	8-Ф18	280	460	570	55
150	6	480	480	225	380	240	210	3	24	8-Ф23	320	530	665	77
200	8	600	600	275	335	295	265	3	26	8-Ф23	360	600	790	135
250	10	730	730	325	390	350	320	3	28	12-Ф23	400	720	940	220

1.6MPa
15	1/2	130	130	90	95	65	45	3	15	4-Ф14	120	165	180	3.9
20	3/4	150	105	95	105	75	55	3	15	4-Ф14	120	195	215	5
25	1	160	160	100	115	85	65	2	16	4-Ф14	120	210	235	6
32	5/4	180	180	105	135	100	78	2	18	4-Ф18	140	215	245	8.8
40	3/2	200	200	115	145	110	85	3	18	4-Ф18	140	260	295	14
50	2	230	230	125	160	125	100	3	20	4-Ф18	160	300	345	18
65	5/2	290	290	145	180	145	120	3	20	4-Ф18	180	320	380	26
80	3	310	310	155	195	160	135	3	22	8-Ф18	240	390	465	40
100	4	350	350	175	215	180	155	3	24	8-Ф18	240	450	540	50
125	5	400	400	200	245	210	185	3	26	8-Ф18	280	460	570	65
150	6	480	480	225	280	240	210	3	28	8-Ф23	320	530	665	85
200	8	600	600	275	335	295	265	3	30	12-Ф23	360	600	790	150
250	10	730	730	325	405	355	320	3	32	12-Ф26	400	720	940	245

2.5MPa
15	1/2	130	130	90	95	65	45	3	15	4-Ф14	120	165	180	3.9
20	3/4	150	105	95	105	75	55	3	15	4-Ф14	120	195	215	5
25	1	160	160	100	115	85	65	2	16	4-Ф14	140	210	235	6
32	5/4	180	180	105	135	100	78	2	18	4-Ф18	160	215	245	8.8
40	3/2	200	200	115	145	110	85	3	18	4-Ф18	180	260	295	15
50	2	230	230	125	160	125	100	3	20	4-Ф18	180	300	345	20
65	5/2	290	290	145	180	145	120	3	22	8-Ф18	240	320	380	28
80	3	310	310	155	195	160	135	3	22	8-Ф18	280	390	465	42
100	4	350	350	175	230	190	160	3	24	8-Ф23	320	450	540	57
125	5	400	400	200	270	220	188	3	28	8-Ф26	320	460	570	71
150	6	480	480	225	300	250	218	3	30	8-Ф26	360	530	665	90
200	8	600	600	275	360	295	265	3	30	12-Ф26	360	600	790	150
250	10	730	730	325	425	355	320	3	32	12-Ф30	400	720	940	245
