一、概述

　　气动衬氟三通球阀是由气动执行机构和衬氟三通球阀组成，它接受24VDC或220VAC电压信号，与电磁阀、气源处理元件及限位开关等附近配套使用，对工艺管路中的介质做合流或分流;三通球阀阀芯分T型和L型结构，它是一种旋转类的防腐蚀球阀，与流体接触的阀体内壁和金属阀内件均衬一层防腐蚀材料，具有极强的耐腐蚀性能，用于控制强腐蚀性介质流体它广泛应用在石油、化工、农药、市政、水利等工业场所。

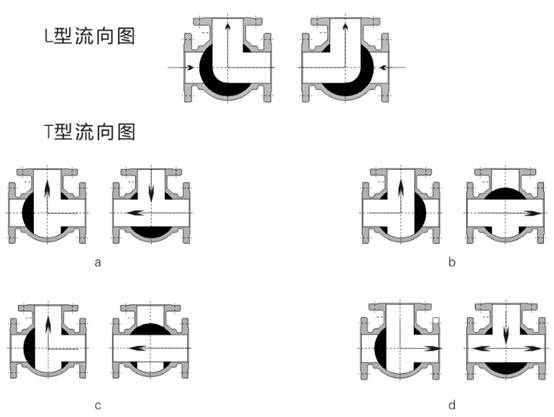

　　二、三通流向结构图

　　三、主要技术参数性能规范

　　A、 阀体主要技术参数规格

　　1.设计标准;GB/T12237-2007 2. 结构长度标准：GB/T12221-2005

　　3.法兰连接标准：GB/T9113、HG/T20592、JB/T81 4. 检验标准：GB/T13927-2008

　　5.公称压力：PN10、PN16; 6.公称通径：DN25~200

　　7.工作温度范围：-50℃~150℃

　　B、主要零部件材料

　　C、 执行机构主要技术参数规范

　　执行机构类型：气动单作用执行机构、气动双作用执行机构;

　　作用方式：气开式、气闭式;

　　单作用执行机构：气开式-阀门故障时，安全关闭;气闭式、阀门故障时，安全开启;

　　双作用执行机构：气开式-阀门故障时，保持原位;气闭式、阀门故障时，保持原位;

　　气源压力范围：0.4~0.7Mpa;

　　气源接管规格：G1/8、G1/4;

　　D、 附件参数

　　1. 可选配置附件：电磁阀、限位开关、气源处理元件、保位阀、手轮机构等;

　　2. 电磁阀信号：24VDC或220VAC;

　　3. 电磁阀耗气量：≤800L/h;

　　E、 产品主要性能指标

　　F、 衬里材料特性

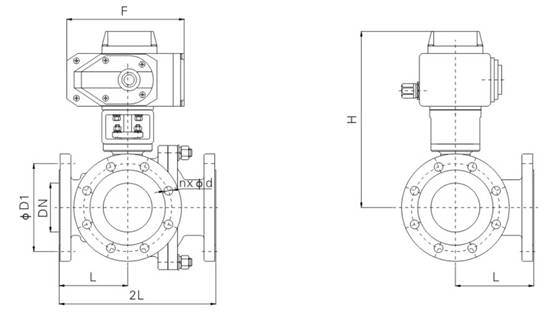

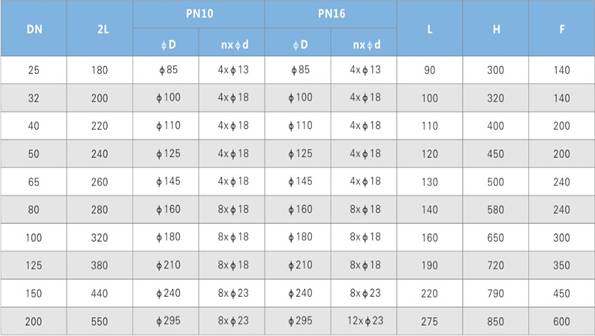

　　四、气动衬里三通球阀外形尺寸
