H64W-160P
直接联系
北科阀门制造有限公司
面议
H64W-160P
2949
--

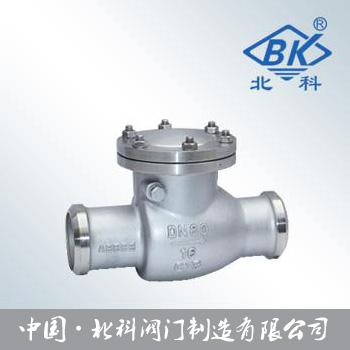

H64W-160P不锈钢焊接止回阀结构特点：
一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝(网)。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
H64W-160P不锈钢焊接止回阀主要零件的材料说明
零件名称 | 材料牌号 | |||
阀体 | WCB | WC1 | WC6 | WC9 |
阀座 | 25 | 15CrMoA | 12Cr1MoVA | |
阀瓣 | WCB | WC1 | WC6 | WC9 |
摇杆 | WCB | WC1 | WC6 | WC9 |
阀盖 | 25 | 15CrMoA | 12Cr1MoVA | |
销轴 | 1Cr17Ni2 | 20Cr1Mo1V1A | ||
密封环 | S软钢（增强柔性石墨） | S软钢 | F软钢 | |
工作温度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |
H64W-160P不锈钢焊接止回阀主要外形和连接尺寸
| 公称通径DN | 尺寸 (mm) | 重量 (kg) | |||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||
