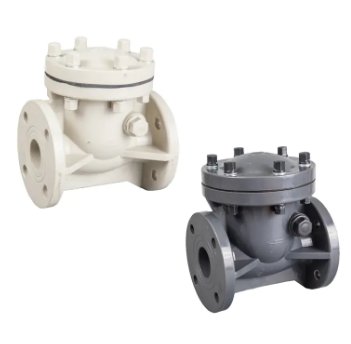

旋启止回阀
直接联系
宁波宝蒂塑胶阀门有限公司
浙江
面议
宝蒂塑胶阀门
旋启止回阀
271
产品特点：
● 旋启止回阀属于摆臂式止回阀，流阻*小。
● 维护时可以打开阀盖维修更换，不需要从管路中拆下。
● 强度大，震动小。

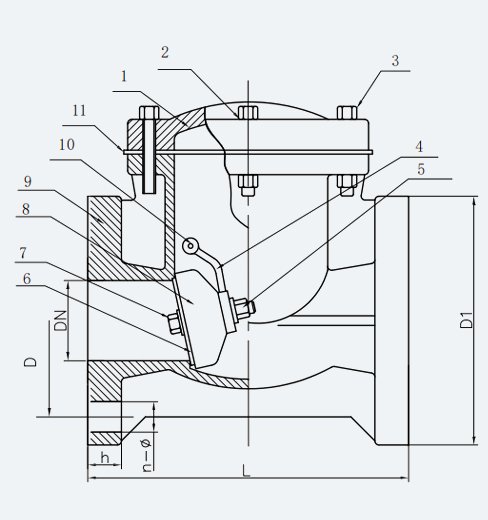

材质配件表
编号No. | 零部件 | 材料 |
1 | 阀盖 | FRPP,PPH,UPVC,CPVC,PVDF |
2 | 压板 | 钢，不锈钢 |
3 | 螺栓螺母 | 钢，不锈钢 |
4 | 摆杆 | FRPP,PPH,UPVC,CPVC,PVDF |
5 | 吊钩螺帽 | FRPP,PPH,UPVC,CPVC,PVDF |
6 | 活板密封 | EPDM,FPM,PTFE |
7 | 活板固定螺帽 | FRPP,PPH,UPVC,CPVC,PVDF |
8 | 活板 | FRPP,PPH,UPVC,CPVC,PVDF |
9 | 阀体 | FRPP,PPH,UPVC,CPVC,PVDF |
10 | 定位梢 | FRPP,PPH,UPVC,CPVC,PVDF |
11 | 阀盖橡胶垫 | EPDM,FPM,PTFE |
产品尺寸表（mm）
DN | D(mm) | D1 | L | h | n | φ(mm) | 工作压力(Mpa) | *小返回压力(Mpa) | ||||||
DIN | JIS | ANSI | HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | ||||||
25 | 85 | 90 | 79 | 125 | 160 | 16 | 4 | 4 | 4 | 14 | 15 | 16 | 1.0 | 0.05 |
32 | 100 | 100 | 89 | 145 | 180 | 16 | 4 | 4 | 4 | 18 | 19 | 16 | 1.0 | 0.06 |
40 | 110 | 105 | 98 | 145 | 180 | 16 | 4 | 4 | 4 | 18 | 19 | 16 | 1.0 | 0.06 |
50 | 125 | 120 | 121 | 160 | 200 | 18 | 4 | 4 | 4 | 18 | 19 | 19 | 1.0 | 0.06 |
65 | 145 | 140 | 140 | 180 | 240 | 22 | 4 | 4 | 4 | 18 | 19 | 19 | 1.0 | 0.08 |
80 | 160 | 150 | 152 | 195 | 260 | 22 | 8 | 8 | 4* | 18 | 19 | 19 | 0.6 | 0.08 |
100 | 180 | 175 | 190 | 215 | 300 | 22 | 8 | 8 | 8 | 18 | 19 | 19 | 0.6 | 0.08 |
125 | 210 | 210 | 216 | 250 | 350 | 28 | 8 | 8 | 8 | 18 | 19 | 22 | 0.6 | 0.1 |
150 | 240 | 240 | 241 | 280 | 405 | 30 | 8 | 8 | 8 | 22 | 23 | 22 | 0.6 | 0.1 |
200 | 295 | 290 | 298 | 330 | 500 | 34 | 8 | 12* | 8 | 22 | 23 | 22 | 0.3 | 0.1 |
250 | 350 | 355 | 362 | 395 | 600 | 37 | 12 | 12 | 12 | 22 | 25 | 26 | 0.3 | 0.1 |
300 | 400 | 400 | 432 | 450 | 600 | 38 | 12 | 16* | 12 | 22 | 25 | 26 | 0.3 | 0.1 |
