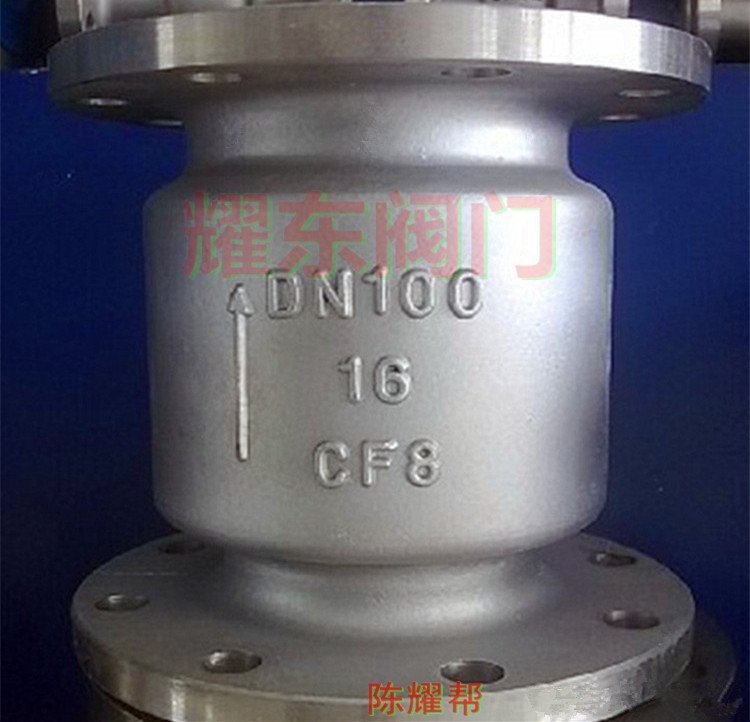

H42W不锈钢立式止回阀

H42W

直接联系

永嘉县耀东阀门有限公司

浙江省永嘉县

产品规格型号

参考报价：

面议

品牌：

耀东

型号：

H42W

关注度：

1042

产品介绍

一、H42W不锈钢立式止回阀简介：

H42W不锈钢立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。

二、H42W不锈钢立式止回阀结构：

H42W不锈钢立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

三、H42W不锈钢立式止回阀性能与用途：

H42W不锈钢立式止回阀是一种较普通的止回阀，垂直立式安装，其阀瓣沿着中心定位作升降运动，动作灵活可靠。

四、H42W不锈钢立式止回阀性能规范：

性能规范：

技术参数压力等级16　20　25　32　35　40　45　50　60　70工作压力（Mpa）≤16≤20≤25≤32≤35≤40≤45≤50≤60≤70试验压力（M）　强度　24　3037.5　4852.5　6067.5　75　90105　密封17.6　2227.535.238.5　4449.5　55　66　77介质水、油等温度≤120℃

五、H42W不锈钢立式止回阀主要零部件材质:：

零件名称	材质
零件名称	C	P	P3	P8	R	R3	R8	R1	R2
阀体	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
阀盖	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
阀瓣	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
摇杆	2Cr13	1Cr18 Ni9	304L	304	1Cr18Ni 12Mo2Ti	316L	316	1.4529	双相不锈钢
适用介质	水、气、油							含有氯离子的介质
适用温度	-29～425℃	-29～540℃

H42W不锈钢立式止回阀小样图

六、 H42W不锈钢立式止回阀主要外形尺寸：

称压力 PN	公称通径 DN	主要连接尺寸									外形尺寸
称压力 PN	公称通径 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

型号	公称通径 DN（mm）	尺寸（mm）
		L			D	D1	D2	b	f	Z-Φ
		系列1	系列2	系列3	D	D1	D2	b	f	Z-Φ
H42W-25P H42W-25R	15	-	85	85	95	65	45	16	-	4-Φ14
	20	-	95	95	105	75	55	16	-	4-Φ14
	25	-	100	105	115	85	65	16	-	4-Φ14
	32	-	105	150	135	100	78	16	-	4-Φ14
	40	-	115	160	145	110	88	18	-	4-Φ14
	50	140	125	170	160	125	100	20	3	4-Φ14
	65	160	145	180	180	145	120	22	3	8-Φ18
	80	185	155	200	195	160	135	22	3	8-Φ18
	100	210	210	210	230	190	160	24	3	8-Φ23
	125	-	275	275	275	220	188	28	3	8-Φ25
	150	300	225	300	300	250	218	30	3	8-Φ25
	200	380	380	380	360	310	278	34	3	12-Φ25
