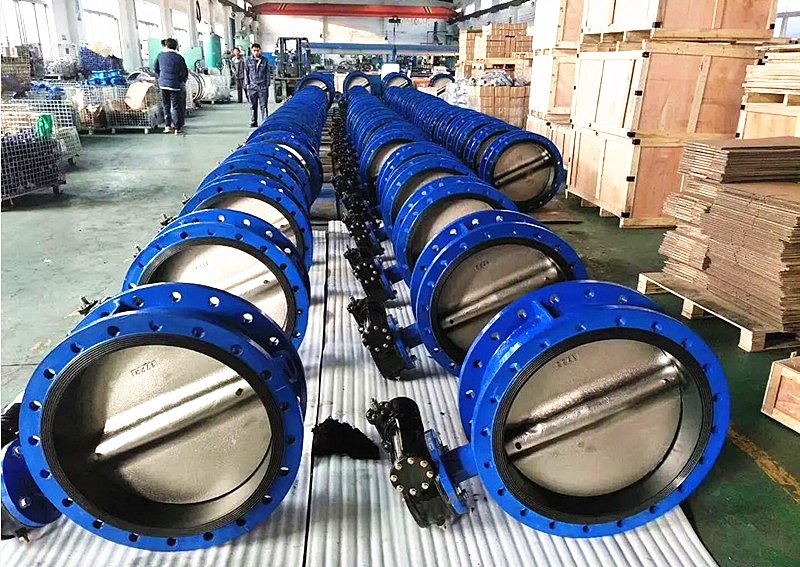

一、D341X 蜗轮法兰式软密封蝶阀--概述

D341X蜗轮法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、D341X 蜗轮法兰式软密封蝶阀--特点

1、D341X蜗轮法兰式软密封蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、D341X 蜗轮法兰式软密封蝶阀--执行标准

设计标准:GB/T12238-1989

法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78

结构长度: GB/12221-1989

压力试验：GB/T13927-1992;JB/T9092-1999

四、D341X 蜗轮法兰式软密封蝶阀--主要技术参数

公称通径DN(mm)50~2000公称压力PN(MPa)0.61.01.6试验压力Ps(MPa)强度试验0.91.52.4密封试验0.661.11.76气密封试验0.60.60.6适用介质空气、水、污水、蒸气、煤气、油品等。驱动形式手动、蜗杆蜗轮传动、气传动、电传动。

五、D341X 蜗轮法兰式软密封蝶阀--主要零件的材质

零件名称材料阀体各种橡胶、聚四氟蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈球墨铸钢、铸钢、合金钢、不锈钢阀杆2Cr13、不锈钢填料O型圈、柔性石墨

六、主要连接及外形尺寸

公称通径结构长度外形尺寸(参考值)连接尺寸(标准值)参考重量0.6MPamminchLHH0ABDD1D2n-d50210863306180200140110884-14136521/2112703211802001601301084-1414803114833461802001901501244-1815.510041271053871802002101701444-1819.512551401154111802002402001748-1825.515061401374472702802652251998-1828.520081521645722702803202802548-18482501025020664627028037533530912-18693001227023073838042044039536312-22913501429024876138042049044541312-2211040016*****987745047054049546316-221404501833032093848049059555051816-221805002035034399348049064560056820-2221560024390413113148049075570566720-2629070028430478147664066086081077224-2656080032*****5153364066097592087824-309109003651058516557508601075102097824-301500100040550640176585090011751120107828-301750120048630755199585090014051340129232-332180140056*****02310100092516301560151036-36240016*****9010302595100092518301760171040-362870180072*****402810110098020451970191844-39338020008095012503100110098022652180218048-424010
