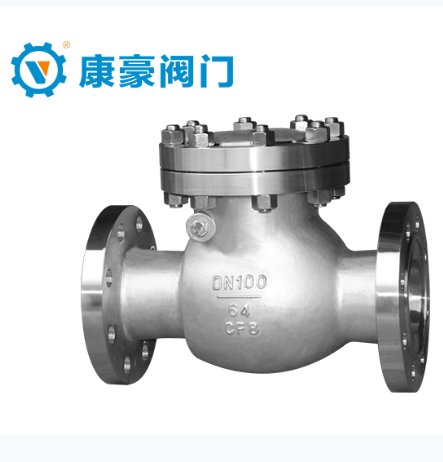

国标不锈钢旋启式止回阀

国标不锈钢旋启式止回阀

直接联系

康豪阀门有限公司

浙江

产品规格型号
参考报价:

面议

品牌:

康豪阀门

型号:

国标不锈钢旋启式止回阀

关注度:

719

产品介绍

旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。本类阀门在管道中一般应当水平安装。

用途


旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。

结构

旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。


结构长度: GB12221

连接法兰: JB/T79-1994

试验与检验: JB/T9092-1999

产品压力参数:

试验压力

公称压力( MPa )

1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作温度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽

主要外形尺寸及连接尺寸:

国标(GB)PN1.6MPa
DNLDD1D2bZ-фd
15130956545144-ф14
201501057555144-ф14
251601158565144-ф14
3218013510078164-ф18
4020014511085164-ф18
50230160125100164-ф18
65290180145120184-ф18
80310195160135208-ф18
100350215180155208-ф18
125400245210185228-ф18
150480280240210248-ф23
2005503352952652612-ф23
2506504053553203012-ф25
3007504604103753012-ф25
3508505204704353416-ф25
4009505805254853616-ф30
国标(GB)PN2.5MPa
DNLDD1D2bZ-фd
15130956545164-ф14
201501057555164-ф14
251601158565164-ф14
3218013510078164-ф18
4020014511088184-ф18
50230160125100204-ф18
65290180145120224-ф18
80310195160135228-ф18
100350230190160248-ф23
125400270220188288-ф25
150480300250218308-ф25
2005503603102783412-ф25
2507304253703323612-ф30
3008504854303904016-ф30
3508505504904484416-ф30
4009506105505054816-ф34
45010506606005555020-ф34
50011507306606105220-ф41
国标(GB)PN4.0MPa
DNLDD1D2bZ-фd
15130956545164-ф14
201501057555164-ф14
251601158565164-ф14
3218013510078164-ф18
4020014511088184-ф18
50230160125100204-ф18
65290180145120224-ф18
80310195160135228-ф18
100350230190160248-ф23
125400275220188288-ф25
150480300250218308-ф25
2005503753202823812-ф30
