LS-609
面议
欧美克
LS-609
44041

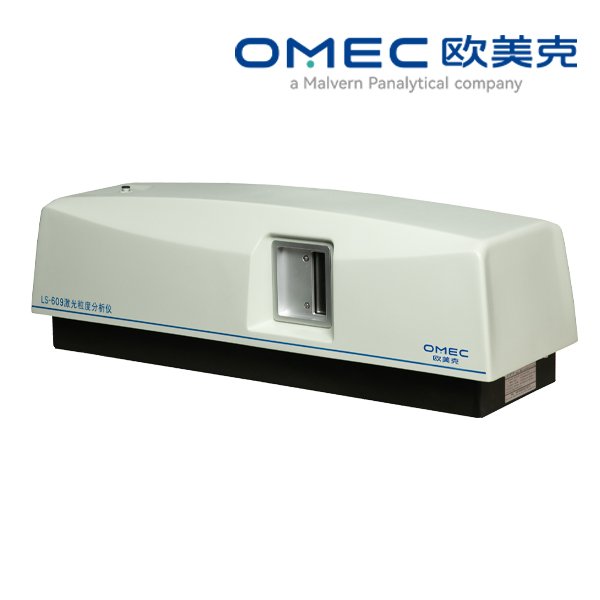

LS-609型激光粒度分析仪是欧美克仪器公司在LS-POP(9)优良测试性能基础上,升级开发的一款智能化、高性能的全自动激光粒度分析仪。LS-609采用进口He-Ne激光器作为光源,激光功率更加稳定,预热时间短。结合其现代化的智能测量控制分析软件和全自动进样测量系统,使得激光粒度仪的使用体验得到有效的提升,粒度测试流程更加简洁和效率高、测试结果更稳定可靠、粒度检测报告的对比更加直观简单。
用途:测量固体粉末或乳液中颗粒的粒度分布。
工作原理:光是一种电磁波,它在传播过程中遇到颗粒时,将与之相互作用,其中的一部分将偏离原来的行进方向,这种物理现象称之为光的散射(衍射)。一束平行光在传播过程中遇到障碍物颗粒,光波发生散射偏转的角度跟颗粒的大小相关。颗粒粒径越大,光波偏转的角度越小;颗粒粒径越小,光波偏转角度越大。激光粒度分析仪就是根据这种光波的物理特性进行粒度分析的。
技术指标:
1. 测试原理:全量程米氏散射理论
2. 测试范围:0.1~1000μm
3. 进样方式:自动湿法进样
4. 重复性误差:<1%(标样D50偏差)
5.准确性误差:≤1%(标样D50偏差)
6. 对中方式:智能自动对中,对中精度0.5μm
7. 扫描频率:1 kHz
8. 测试时间:1~2分钟
9. 独立探测单元数:49个
10. 光源种类:进口氦-氖激光,功率:>2.0 mW,波长:0.6328 μm
11. 工作环境: 5~35℃(温度),<85%(相对湿度)
12. 输出数据:粒度分布表、粒度分布曲线、平均粒径、中位径、比表面积等
13. 外观尺寸(L×W×H):838×265×295mm(主机)、938×365×395mm(包装)
技术特点:
1、 可靠的光学平台
1.1 采用水平直线光路设计,无反射棱镜,光路结构稳定可靠。
1.2 底座采用整体槽钢制作,结构性好。器件安装平面一次性加工,光路一致性好,稳定可靠。
1.3 通过了GB/T4857.18运输包装件跌落性能试验。
1.4 激光电源模块采用灌胶方式封装,器件抗潮能力及电气稳定性更强。
1.5 模块化结构设计,维护更加方便。
1.6 采用调试工装一次性地调节定位辅助探测器和主探测器相互位置,定位更准。有利于获得更加准确的大角度光能数据,从而有利于仪器小颗粒测试性能的提升。
1.7 整体外罩设计,防尘防水效果明显。
2、 优化的光路结构
光路原理示意图
2.1 光路系统全封闭设计,有效防止灰尘污染及外界光污染,减少粒度仪维护需要。
2.2 采用透镜后傅立叶变换光学结构,接收角不受傅立叶镜头口径限制,具备后向探测器,扩展测量下限到0.1微米。
2.3 采用进口He-Ne气体激光光源,光学质量更好,更加稳定可靠,预热时间短,使用寿命更长,进而适合于要求更为苛刻的应用,相比于其他类型的激光器具有单色性好、相干性高、发散角小、稳定性强等优点,确保了仪器良好的稳定性和优异的分辨力。
2.4 采用激光输出功率稳定性检测,在传统的仅检测输出功率值的基础上,进一步检测其功率的稳定性。同时采用一体化激光发射器设计,有效降低了激光管热变形、外界机械振动对仪器稳定性的影响。
2.5 采取滤波平滑处理技术,降低激光管功率波动对测量的影响。
2.6 采取恒流限流、激光管灌装处理技术,将激光管的闪频概率降至极低水平。
2.7 空间滤波器装配方式采用强力永磁体固定,针孔在受到外力干扰下,不容易产生偏移,大大提升了光路的稳定性。新设计的空间滤波器更有效地减少了激光的衍射环,仪器的光背景更低,光能数据更加准确,有利于提升大颗粒的测试能力。
2.8 采用自动对中机构,精度达0.5um,对中准确,速度更快。结合智能判断对中软件功能,避免了传统粒度测量中因对中不良导致的结果偏差,并能延长对中机构寿命。
2.9 探测器阵列采用大角散射光的球面接受技术,主探测器采用对称大角扇形设计,接收面积大,分布更加合理科学,受光更充分,侧向探测器为多片组合依据球面呈弧形分布,排列在透镜焦面上,保证了大角散射光的良好聚焦和散射光能的准确获取。
3、 先进的数据采集及处理技术
3.1 采用8通道同时采样16位ADC模数转换,帧数据采样率达到1kHz。
3.2 采用64通道同时采样技术和超低泄露电流采样保持开关,满量程精度达到0.15%。
3.3 在板更新固件和配置数据,更方便的维护操作。
3.4 选用高质量元器件,更低的故障率,例如加厚的主探测器PCB,降低缺环故障概率。
3.5 具备电背景补偿功能,有利于获得更加准确的光能数据。
4、智能、友好、实用的计算机软件功能
4.1 软件具有SOP标准操作流程功能,使分析测试流程标准化,减少人为因素的影响。
4.2 系统软件实时显示并调节自动进样器状态,包括进水、电机速率、排气泡、超声功率及时间、 排水和进样器清洁次数等。
4.3 软件具备智能对中判断功能,可根据仪器状态信息自行确定是否需要自动对中,测试更省时、效率更高。
4.4 系统智能识别进样状态,通过判断加样循环分散是否稳定自动开始测样,且具有加样超出遮光比范围自动稀释功能。
4.5 多种分布模型:通用模式、通用增强模式、单峰模式。
4.6 多种测试报告模式:普通测试报告、筛分测试报告、百分测试报告,并具有平均报告、统计报告、拟合报告功能。
4.7 测试报告项目可根据行业要求更改,比如特征粒径等项目。支持新增多个不同自定义用户报告模板,根据样品不同选择相应报告输出功能。
4.8 测试报告可导出为pdf、excel、word格式或其他文本格式,报告图表可直接右键保存。
4.9 可同时查看多个测试报告结果,进行数据的图形比对和数值统计分析,并能以表格形式输出。
4.10完善、开放的样品参数数据库,具有200多种常见材料光学参数,用户也可以自定义材料和折射率,包括折射率实部和虚部(对应样品的吸收)。
5、进样系统及其技术特点

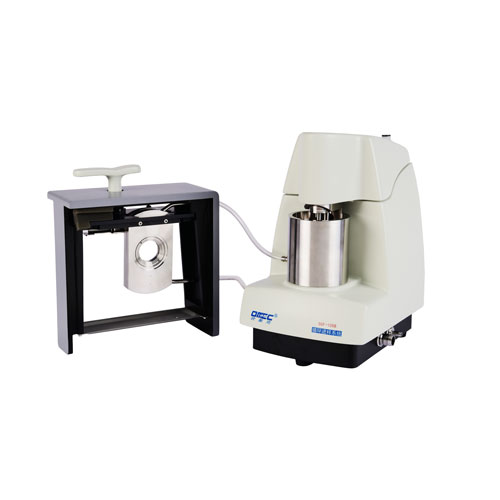

SCF-105B循环进样系统
5.1 SCF-105B全自动进样系统技术特点:
1)外观设计简洁、流畅,造型美观。
2)采用自吸泵进水,具有自动进水、排水及清洗功能,也可选择自来水进水配置。
3)实现与主机通信,所有控制及动作通过软件操作实现。
4)系统采用离心泵结构,具有循环效率高、流量大和流速快的优点。
5)选用瑞士进口直流无刷电机,采用圆带传动,有效降低震动和噪声。
6)样品池采用开放式设计,方便操作。
7)电机转速0~4000r/min,实现无级可调,控制精度±20转/分钟。
8)进样池容量500ml左右,循环管路流量可达2.5L/min。
9)内置底部超声功能,超声功率达到50W,超声功率和超声时间无级可调。
10)模块化设计,方便检修和维护。
附件:LS-609测试报告(见下页)
