在汽车制造领域，大量零部件在图纸上就对清洁度有详细要求，并且要求对残留物颗粒进行全面分析和判定。

以下为汽车需要使用滤膜分析法进行检测的一些零部件：发动机及传动系统 (阀体，凸轮轴，曲轴，变速箱， 车轮等部件)液压元件 (ABS，ESP，转向系统等部件)油路供给系统 (阀体，管件，管路零部件等) 电子组件

按照ISO 16232标准，制定的清洁度分析方法（提取数据，显示结果）：

在零部件按清洗工艺规范执行清洗以后，按规定方式再次对零部件进行清洗并得到残留物样本。清洗方式有：超声波清洗、冲洗等，清洗液有水和酒精等，清洗液使用量及其他参数根据生产和分析过程的要求进行具体规定。

清洗液流过滤膜，把残留物留在滤膜上。在此阶段，使用不同类型的滤膜（纤维素膜、特富龙膜、尼龙膜）会对残留物的获取产生不同的影响。

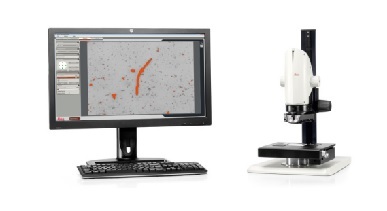

德国LEICA清洁度分析系统

主要特点：

1. 高清晰度智能化显微镜LEICA DMS1000确保了对颗粒的准确识别；

2. 自动对焦，自动扫描系统确保颗粒不被漏判和误判，检测效率高；

3. 智能化，便利化的软件，具备多语言界面（包括中文）适用于用户的不同需求；

4. 德国徕卡公司和博世公司联合开发，专业性强，权威性高，测定结果的公认性高，如采用本系统可大大提升零部件采购商对零部件制造商的认可度。

5. 技术参数：

6. 本系统符合ISO16232，VDA19，PV3370，ISO4406，ISO4407，ASTMD4378， NAS 1638， GB/T20082，SAEJ905，GB3281，JISD1617，SHT/0336是汽车行业清洁度检测和液压，润滑行业颗粒度检测的权威产品。并且可以输入企业内部标准进行清洁度，颗粒度的全自动检测；

7. 显微镜:LEICA DMS1000-CLEANLINESS EXPERT 版本专用全自动显微镜，自动扫描，自动对焦，载物台移动范围100x80mm，精度0.05um，重复精度0.75um；

8. 显微镜具备自动光强度、孔径光阑、视场光阑调节系统，调节位置带编码，可记忆、存储、恢复；

9. 带编码，与光强度大小、孔径光阑大小、视场光阑大小联动，自动恢复**状态；与采图软件联动，自动在不同倍数物镜下采的图中加载比例尺；

10. 电动调焦，移动速度自动随物镜倍数改变，*小步进精度0.05um；

11. 自动明场、暗场转换系统；带编码，与光强度大小、孔径光阑大小、视场光阑大小联动，自动恢复**状态；

12. 显微镜通过USB接口与电脑连接，可通过电脑直接控制显微镜的各项主要功能；

13. 显微镜配置高分辨率物镜，确保图像的清晰准确；

14. 超宽观察视野，能有效提高大面积样品的检测速度；

15. 配置徕卡原厂高速摄像头，分析速度快，无需对摄像头单独进行标定，有助于准确度的提高；

16. 配置专用的滤纸片夹，可保证扫描过程中的样品稳定可靠；

17. 显微镜亦可进行金相分析观察；

18. 德国徕卡公司和博世公司联合开发的为汽车行业零部件测定清洁度及颗粒分析应用。

仪器介绍：

Leica 的优势来自:：

整体设计整体制造: 多年来独立开发，生产了颗粒度分析即清洁度检测需要的所有核心技术和产品，这些包括: 智能显微镜，数码摄像头，分析软件，自动扫描系统，自动对焦系统，滤纸夹具，校准样品.这确保了真正的可靠，高速，以及一体化的优质服务.

和世界**汽车零部件制造企业，整车企业，液压，润滑行业的密切合作，不断改进和研发，使产品的专业性始终**。

经过10多年的不断改进和研发，Leica 已经成为世界*权威，*可靠，同时也是*快速的全自动显微颗粒度分析仪，即全自动清洁度检测系统制造商。

目前，博世、霍尼韦尔、采埃孚、大陆汽车、上海大众、一汽大众、通用汽车等大部分汽车生产厂家均采用徕卡公司的此套产品。

国际标准

ISO 16232

ISO 4406

GME7061 GM EUROPE ENGINEERING STANDARDS

PACCAP CPP0331

GMW 16037

VW_01134GMN 6752

VOLVO STD107

PV3370

供参考的国家标准

JB/T 7858-95液压元件清洁度评定方法

JB/T 6418-92分离机械清洁度测定方法

JB/T 10223-2001工程机械液力变矩清洁度检测方法及指标

JB/T 6002-1992涡轮增压器清洁度限值及测定方法

JB/T 7661-2004柴油机油泵油嘴产品清洁度限值及测定方法

QC/T 573—1999汽车行业标准代替JB 4072.3—85汽车清洁度工作导则　人、物和环境

JB/T 6014－2000柴油机高压油管组件技术条件

GB/T 3821-2005中小功率内燃机清洁度检测方法

JB/T 5243-2005(代替JB/T 5243-1991)收获机械传动箱清洁度测定方法

JB/T 7316-2005(代替JB/T 7316-1994)谷物联合收割机液压系统试验方法

JB/T 9774-2005(代替JB/T 9774-1999)中小功率内燃机清洁度检测限值

JB/T 6014-2000柴油机高压油管组件技术条件

JB/T 8122-1999柴油机柴油滤清器试验方法

DL 432-92油中颗粒污染度测量方法

GB/T 20110- 2006/ISO 18413:2002液压传动零件和元件的清洁度与污染物的收集、分析和数据报告

JB/T 9739.1-2000汽车起重机和轮胎起重机用平衡阀

GB/T 10079-1988全封闭活塞式制冷压缩机

GB/T 13342一92船用往复式液压缸通用技术条件

QCn 29034-1991中华人民共和国汽车行业标准汽车燃油箱技术

JB/T 9058-1999制冷设备清洁度测定方法
